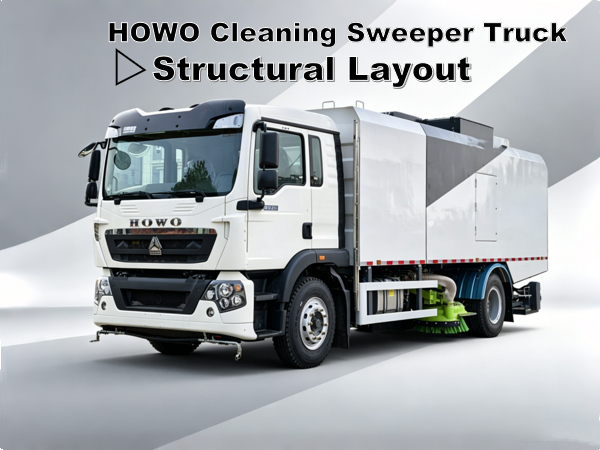

Tata Letak Struktural Truk Penyapu Pembersih HOWO

Truk penyapu jalan HOWO merupakan peralatan khusus inti untuk operasi sanitasi modern, yang mengintegrasikan penyapuan, penyedotan debu, pencucian bertekanan tinggi, dan pembersihan permukaan jalan. Truk ini dapat menyelesaikan berbagai tugas dalam satu operasi, termasuk penyapuan sampah jalan, penekan debu, dan pencucian trotoar. Truk ini secara efektif menekan debu jalan, meningkatkan kualitas udara, dan berkontribusi pada sanitasi yang teratur dan lebih baik serta pengelolaan lingkungan ekologis jangka panjang di kota-kota.

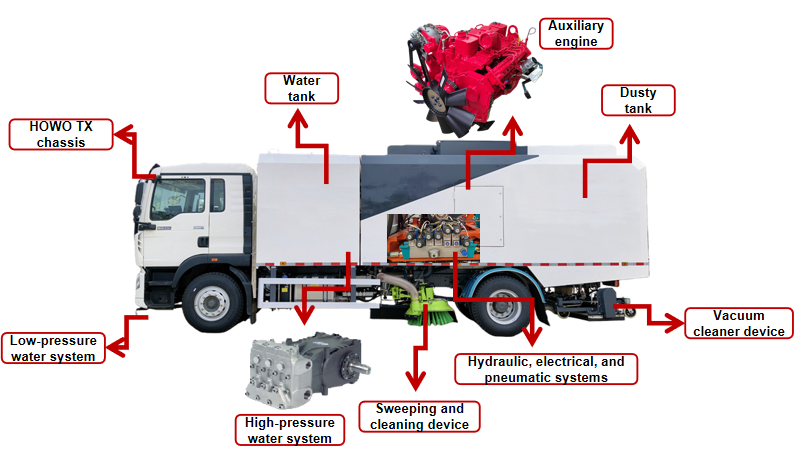

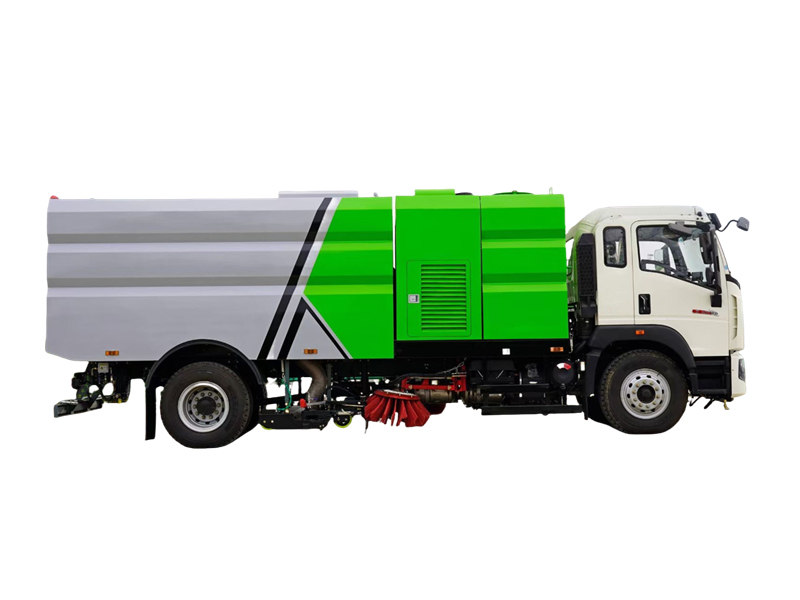

⇒ Diagram tata letak kendaraan secara keseluruhan:

Diagram tata letak truk penyapu HOWO menunjukkan bahwa struktur atasnya terdiri dari rakitan bodi, platform sasis, perangkat penyapu dan pencuci, perangkat pengumpul debu, sistem tenaga, sistem air bertekanan tinggi, sistem air bertekanan rendah, sistem penyemprot, sistem hidrolik, sistem listrik, dan sistem udara. Perangkat kerjanya menggunakan susunan dua cakram penyapu yang terletak di tengah, nosel hisap lebar yang terletak di tengah, dan batang semprot berbentuk V.

1. Tata letak perakitan tangki yang dioptimalkan:

● Tangki air bersih ditempatkan secara terpisah di depan sistem tenaga, sehingga mengurangi dampak kebisingan sistem tenaga dan radiasi elektromagnetik pada kabin.

● Sebagian lain dari tangki air bersih diintegrasikan ke dalam tempat sampah, sehingga meningkatkan pemanfaatan ruang dan menambah volume tempat sampah menjadi 6m³ serta volume tangki air menjadi 5m³.

● Nosel bertekanan tinggi dan berdaya aliran tinggi dipasang di dalam tempat sampah untuk pembilasan cepat dan pembersihan otomatis.

● Baik tangki air bersih maupun tempat sampah terbuat dari baja tahan karat, sehingga menawarkan ketahanan korosi yang sangat baik dan memperpanjang masa pakai komponen struktural.

● Desain lengkung segitiga dan tepi yang dilipat di bagian atas menghindari sudut tajam, sehingga menghasilkan tampilan keseluruhan yang baru dan canggih.

2. Perangkat Penyapu Kontrol Adaptif:

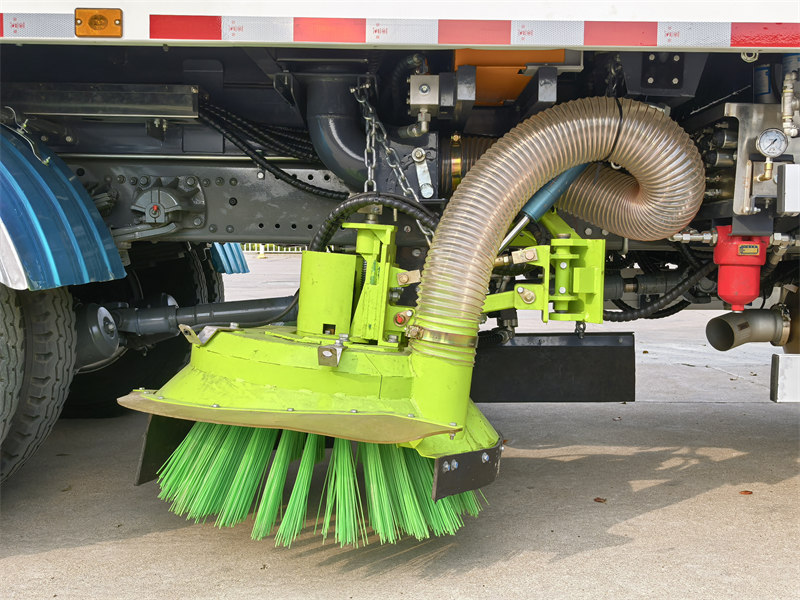

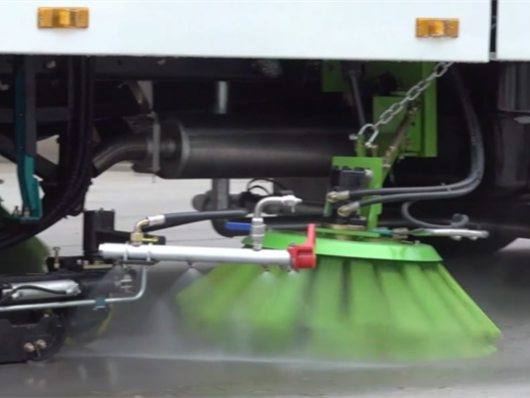

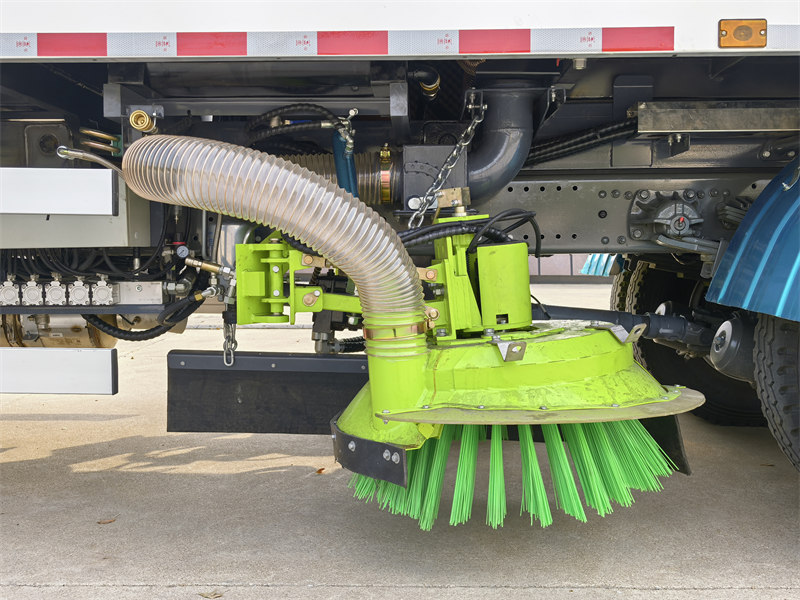

● Desain Pencegahan Tabrakan: Cakram penyapu kiri dan kanan serta struktur batang penyemprot memiliki fungsi perlindungan dan pengaturan ulang penghindaran rintangan otomatis, yang memungkinkan penghindaran otomatis terhadap rintangan yang kokoh.

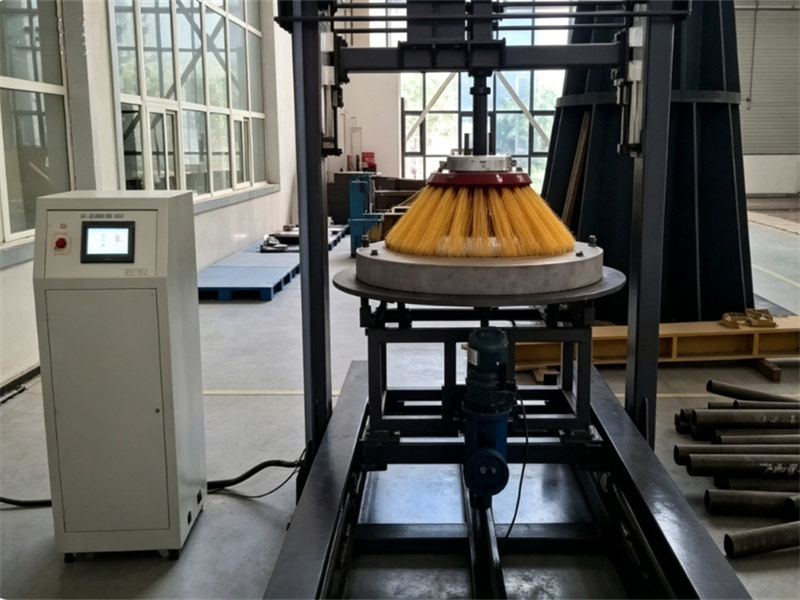

● Kuas dengan Ketahanan Aus Tinggi: Dengan menyesuaikan proporsi bahan baku polipropilena, polietilena, pengisi anorganik, dan aditifnya, formula bulu sikat dengan ketahanan gesekan dan keausan yang sangat baik telah dirancang dan dikembangkan.

Bersamaan dengan itu, pengujian kinerja dilakukan pada setiap formula eksperimental. Bulu sikat berbahan dasar nilon menunjukkan peningkatan masa pakai sebesar 100%, mengurangi biaya operasional pengguna sebesar 50%.

3. Perangkat Pengumpul Debu Berkinerja Tinggi:

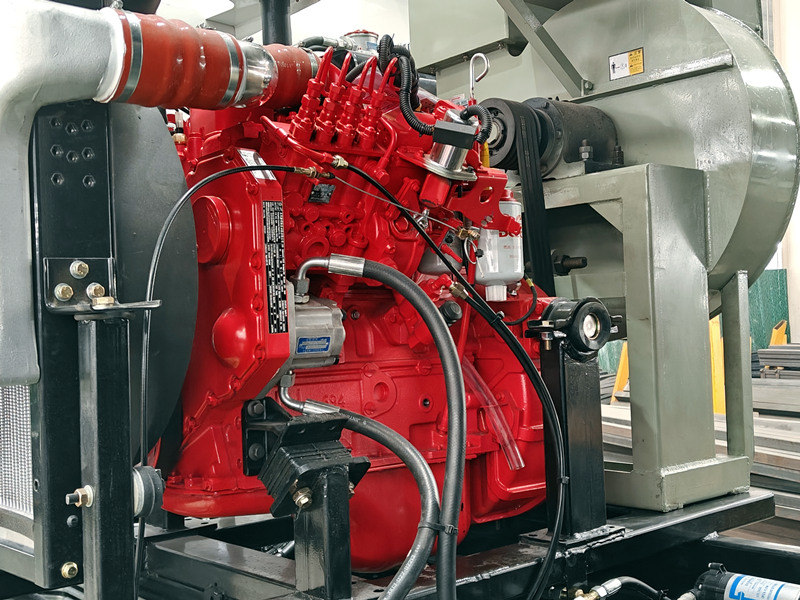

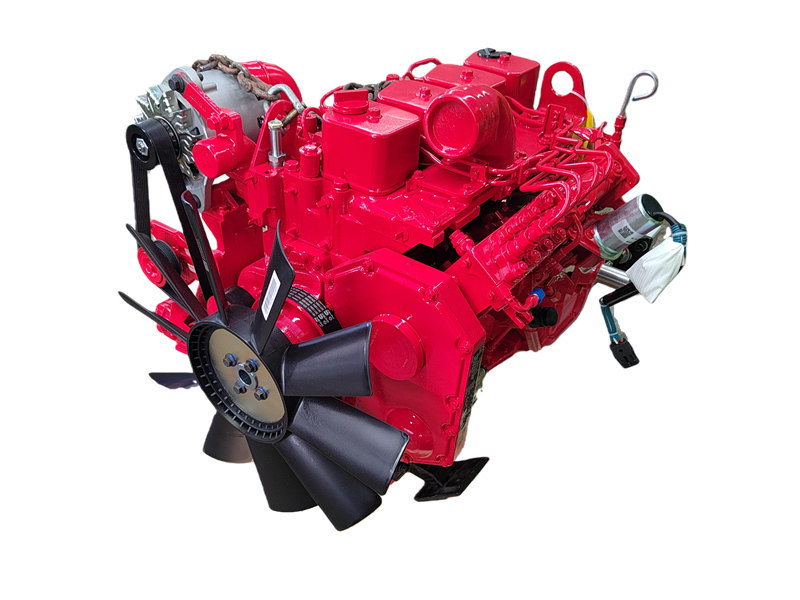

● Sumber daya utama, mesin bantu:

Sistem saluran udara merupakan dasar dari sistem pengangkutan pneumatik penyapu jalan. Sistem ini terdiri dari 3 bagian utama: nosel hisap, saluran selubung, dan kipas, yang menentukan daya hisap puing-puing.

● Perekat Hisap Berkinerja Tinggi:

♦ Perangkat pengumpul debu terletak di depan poros belakang kendaraan, menggunakan struktur nosel hisap mengambang + saluran udara ganda.

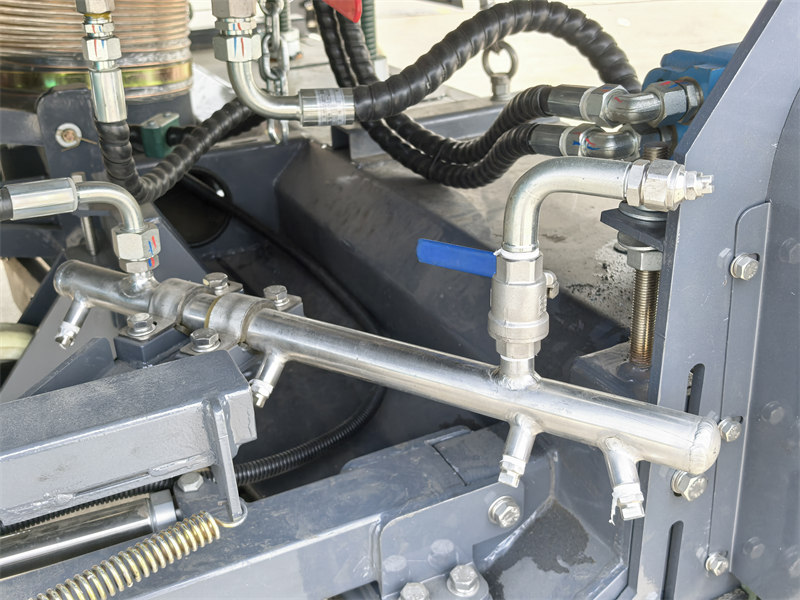

♦ Alat ini memiliki daya hisap yang luas dan mengintegrasikan batang penyemprot air bertekanan tinggi di bagian dalamnya, dengan batang penyemprot air kiri dan kanan di kedua sisinya.

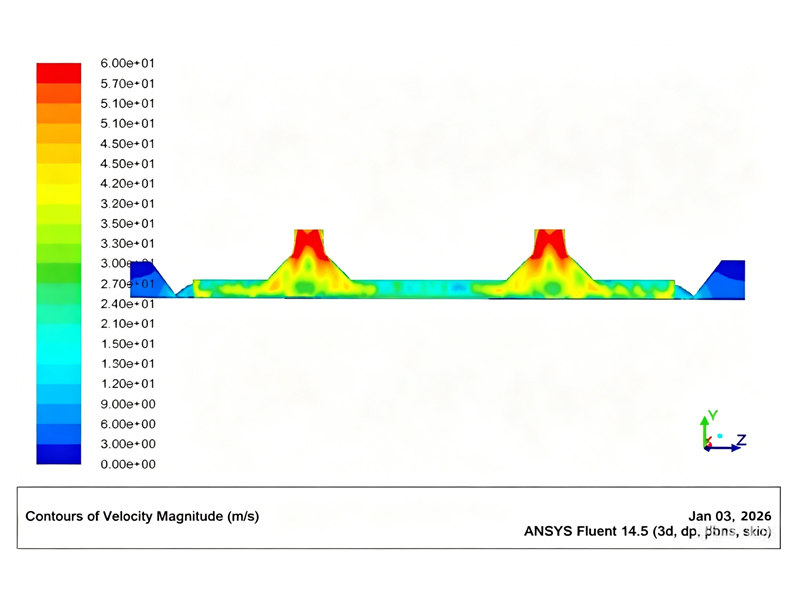

♦ Melalui pengoptimalan aliran udara dan struktur di dalam nosel penghisap, kapasitas penghisapan ditingkatkan, menghasilkan daya hisap yang kuat dan efisiensi pembersihan sebesar 98%.

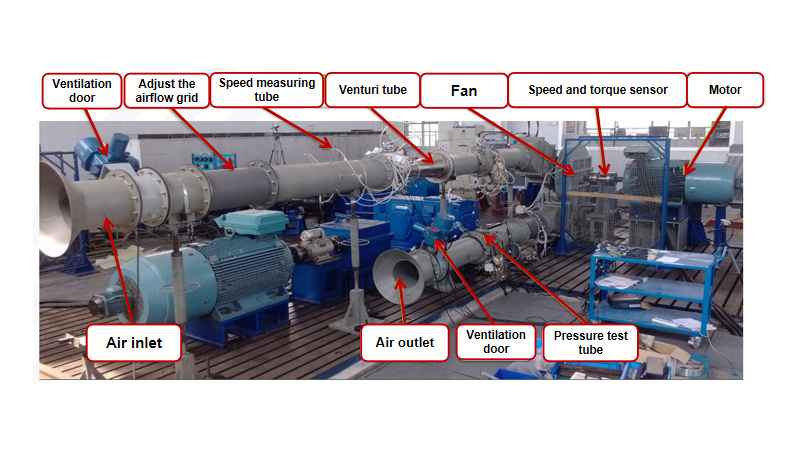

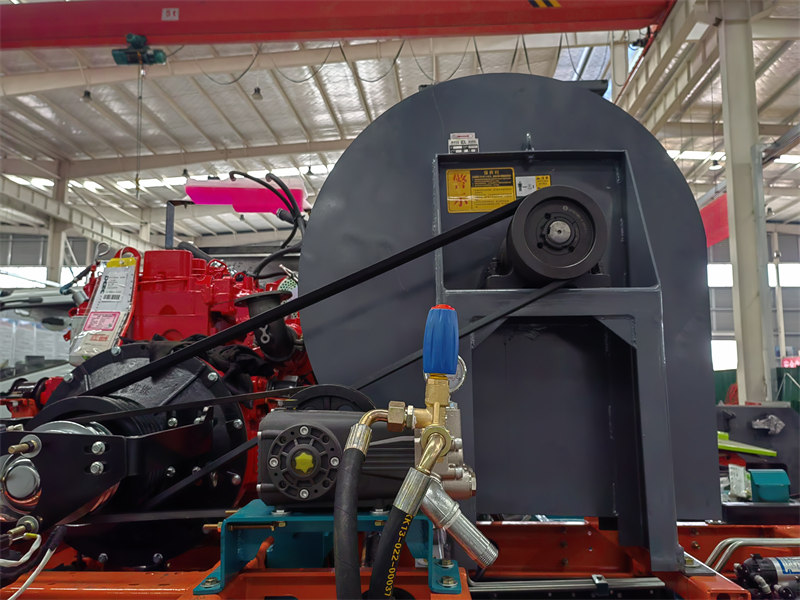

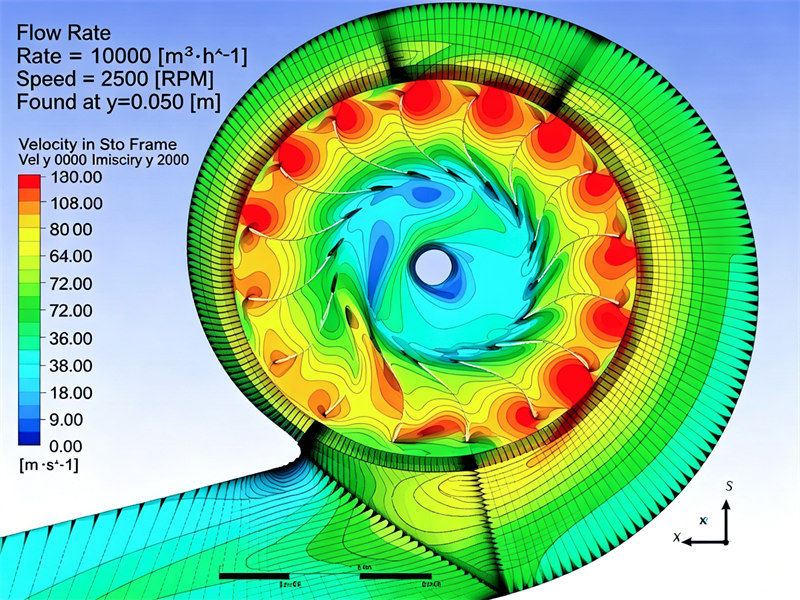

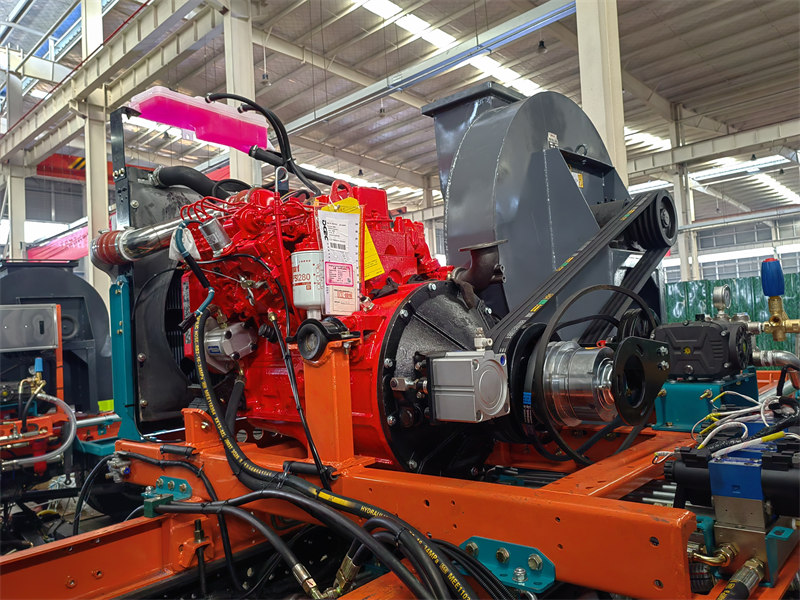

● Kipas Sentrifugal:

♦ Dengan menggunakan kipas sentrifugal bertekanan tinggi yang dikembangkan sendiri, aliran udara maksimum mencapai 12000 m³/jam.

♦ Kipas ini memiliki tekanan total yang tinggi dan efisiensi yang tinggi, meningkatkan efisiensi mekanis lebih dari 15% dan tekanan udara sebesar 25%.

♦ Mata pisaunya terbuat dari baja khusus, dan bentuk mata pisaunya yang unik membuatnya sangat tahan terhadap keausan.

4. Sistem Air Bertekanan Tinggi yang Aman dan Andal:

● Sistem air bertekanan tinggi ini dilengkapi dengan perlindungan tekanan berlebih ganda:

♦ Tingkat perlindungan pertama dicapai melalui katup pelepas tekanan, yang diatur pada 5 MPa.

♦ Tingkat perlindungan kedua dicapai melalui katup pengaman luapan, yang disetel pada 7MPa.

Ketika pistol semprot genggam tiba-tiba beralih dari mode penyemprotan ke mode tertutup, tekanan sistem tiba-tiba meningkat. Katup pelepas mungkin tidak sempat bereaksi, dan pada saat itulah katup pengaman terbuka seketika, memastikan pengoperasian pompa air dan komponen sistem air lainnya yang lebih aman dan andal.

● Fungsi Pembersihan Pipa Pneumatik:

♦ Sistem air bertekanan tinggi dilengkapi dengan antarmuka perangkat peniup air anti-beku sambungan cepat untuk mencegah komponen sistem air membeku pada suhu musim dingin yang rendah.

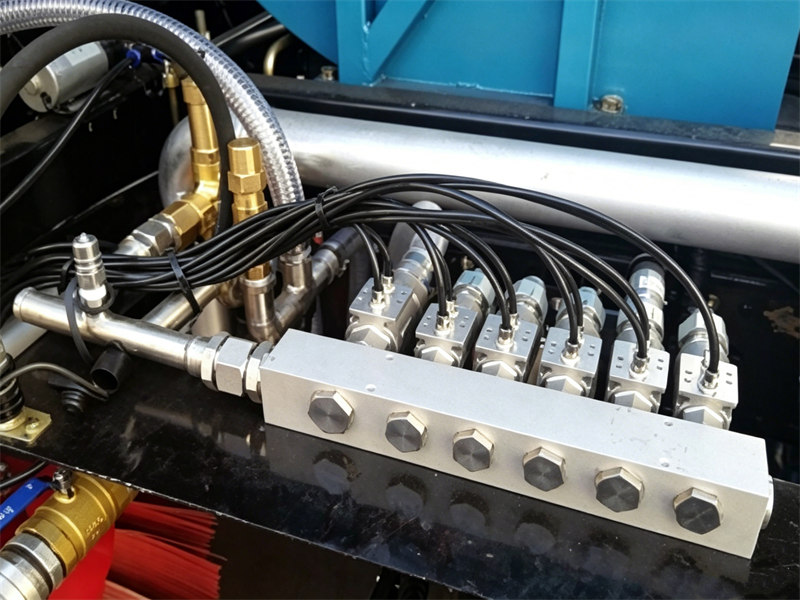

♦ Katup distribusi air bertekanan tinggi menggunakan rakitan katup air terintegrasi pneumatik, yang mudah dirawat dan sangat andal.

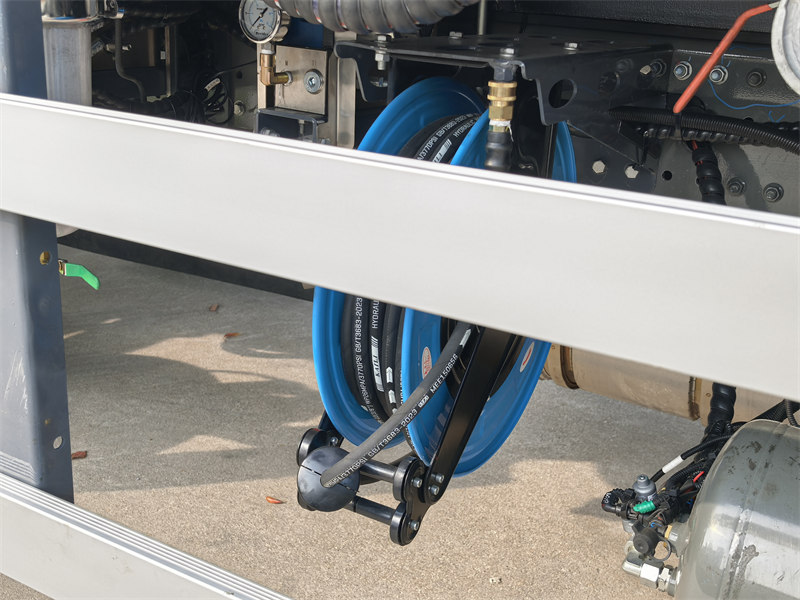

♦ Dilengkapi dengan penggulung selang otomatis dan pistol air bertekanan tinggi, alat ini dapat melakukan pembersihan tepat sasaran dan perawatan kendaraan.

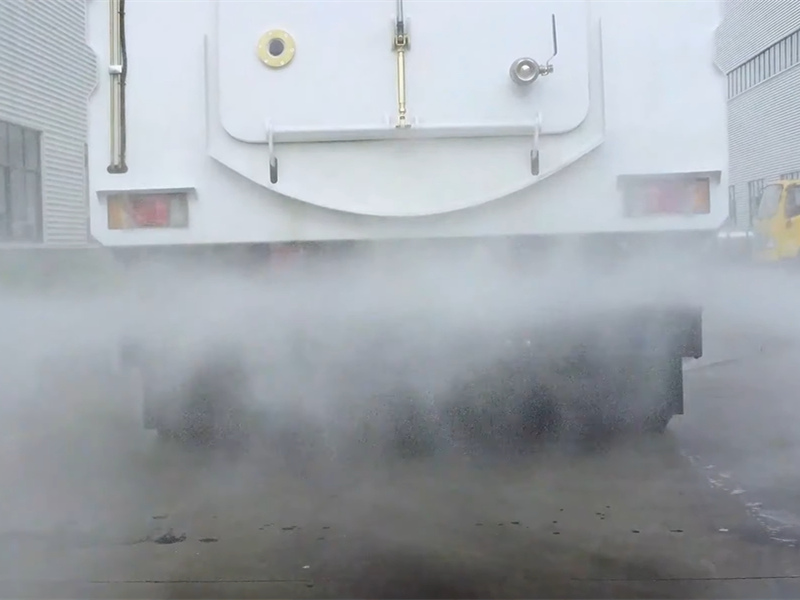

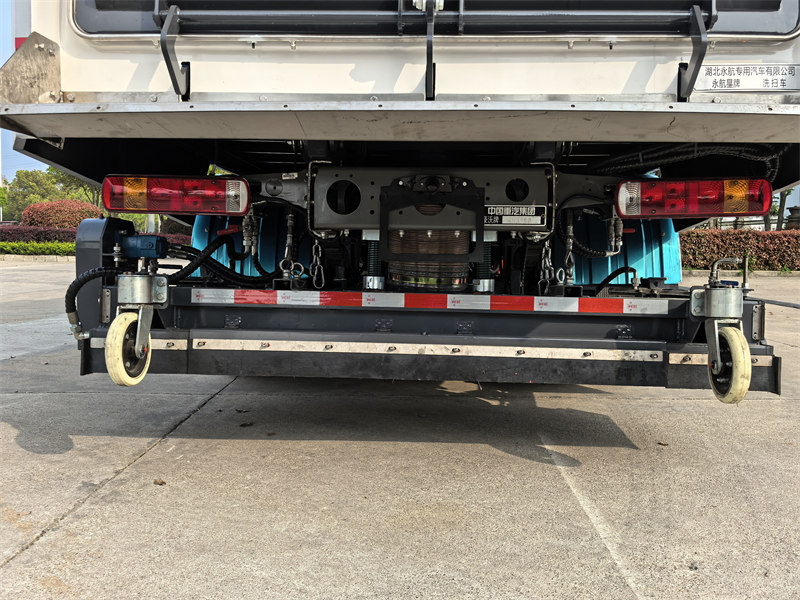

♦ Sistem penyemprot belakang dipasang di bagian belakang kendaraan untuk menekan debu.
