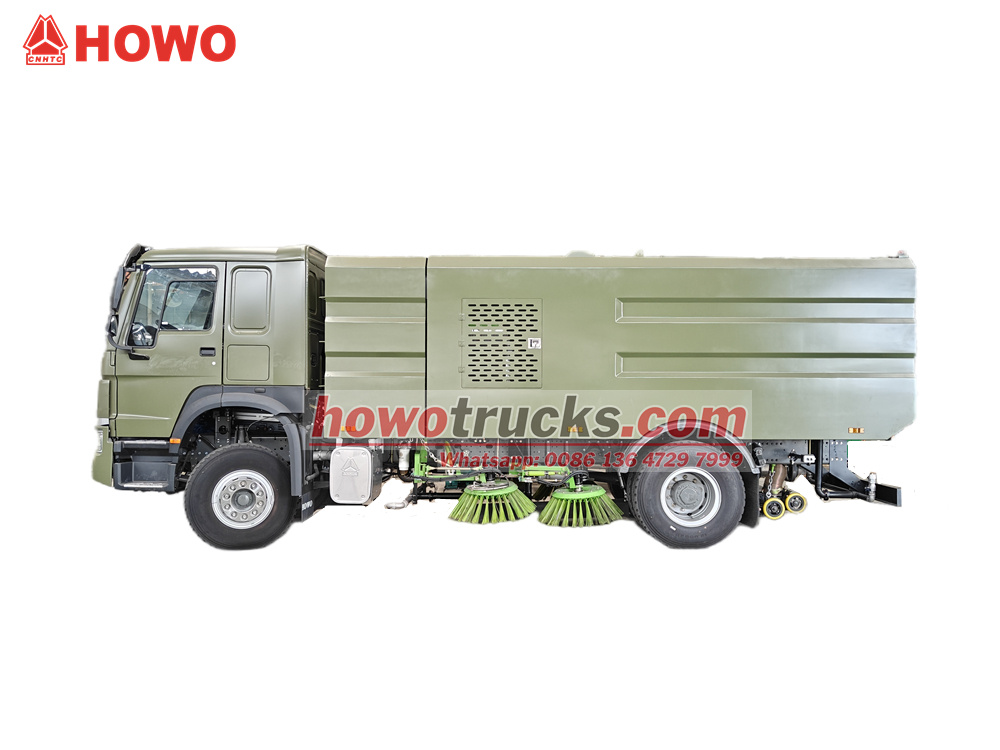

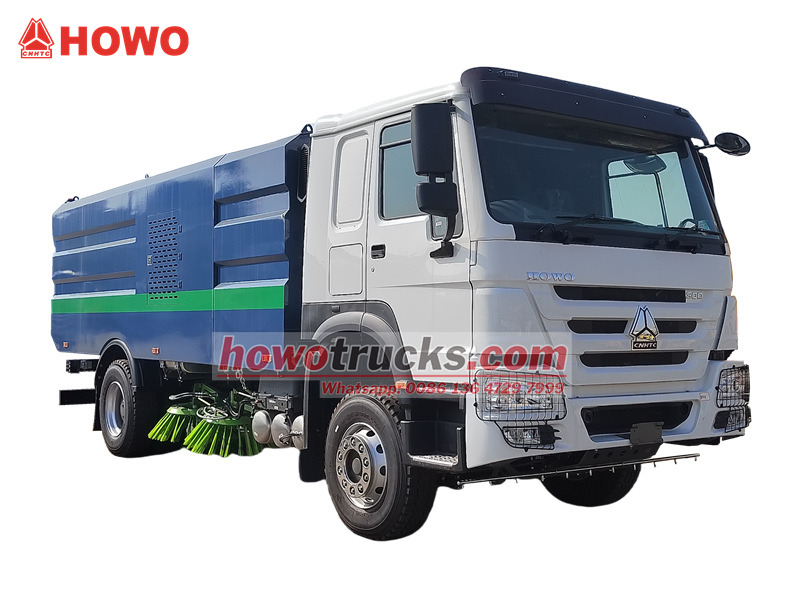

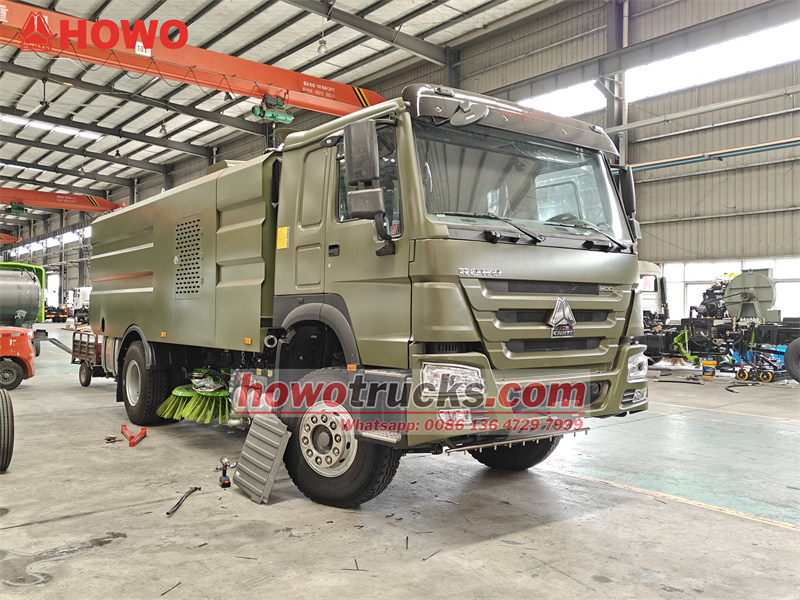

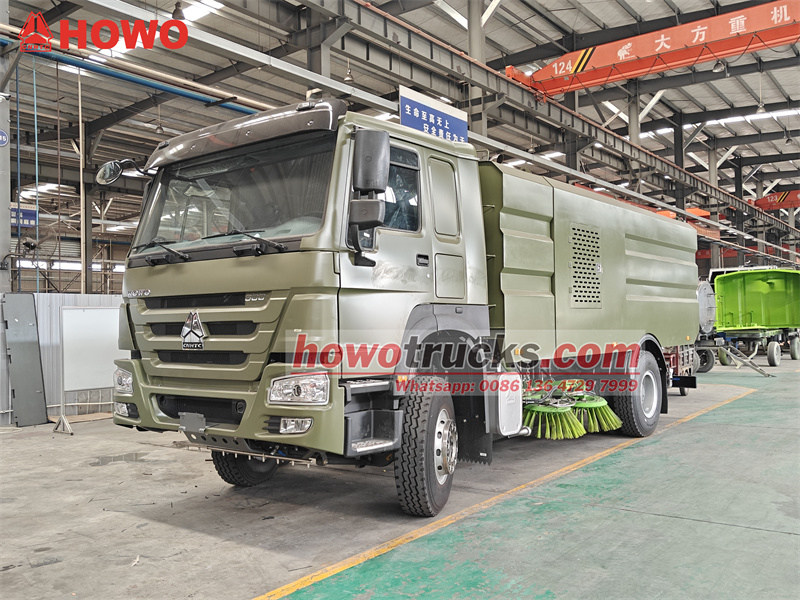

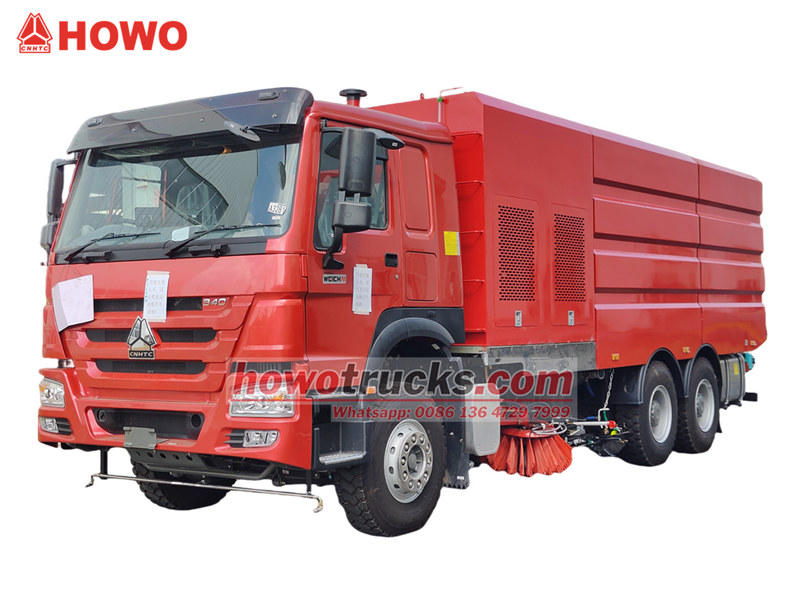

Penyapu jalan HOWO 12cbm dimodifikasi berdasarkan sasis kabin HOWO HW76. Kendaraan ini memiliki jarak sumbu roda 4600mm dan dilengkapi dengan mesin Weichai WP10.300E22, gearbox Sinotruk HW19710, tangki air baja karbon 4000L, tempat sampah baja karbon dalam dan luar 8000L, dan mesin bantu Dongfeng Cummins B140 33. Kendaraan ini dilengkapi dengan empat sikat penyapu dan alat penghisap, blower Weiye, pompa pendorong tekanan tinggi PINFL PF36 Jerman (1150r/min), dan pompa air tekanan rendah Hangzhou Weilong 60/90 (60m).³(jam). Terdapat beberapa nosel pembilas di depan kabin dan nosel semprot di depan sikat penyapu. Lebar pembilasan air bertekanan tinggi adalah 2,5 m, lebar penyapuan sikat penyapu adalah 3,5 m, dan kapasitas penyapuan maksimum adalah 60.000 m².³Kecepatan penyapuan adalah 3-20 km/jam. Kendaraan ini dikendalikan oleh kotak kontrol elektronik di kabin dan kotak kontrol operasi di alat penghisap.
Kapasitas kerja :
12cbmJenis kabin :
Howo HW76 cabinSistem penggerak :
4x2,LHDJarak sumbu roda (mm) :
4600Khusus untuk mesin :
300 HP / WEICHAI WP10.300E22Kotak roda gigi :
HW19710 transmission, 10 forward and 2 reverseGandar depan (Kg) :
6500Gandar belakang (Kg) :

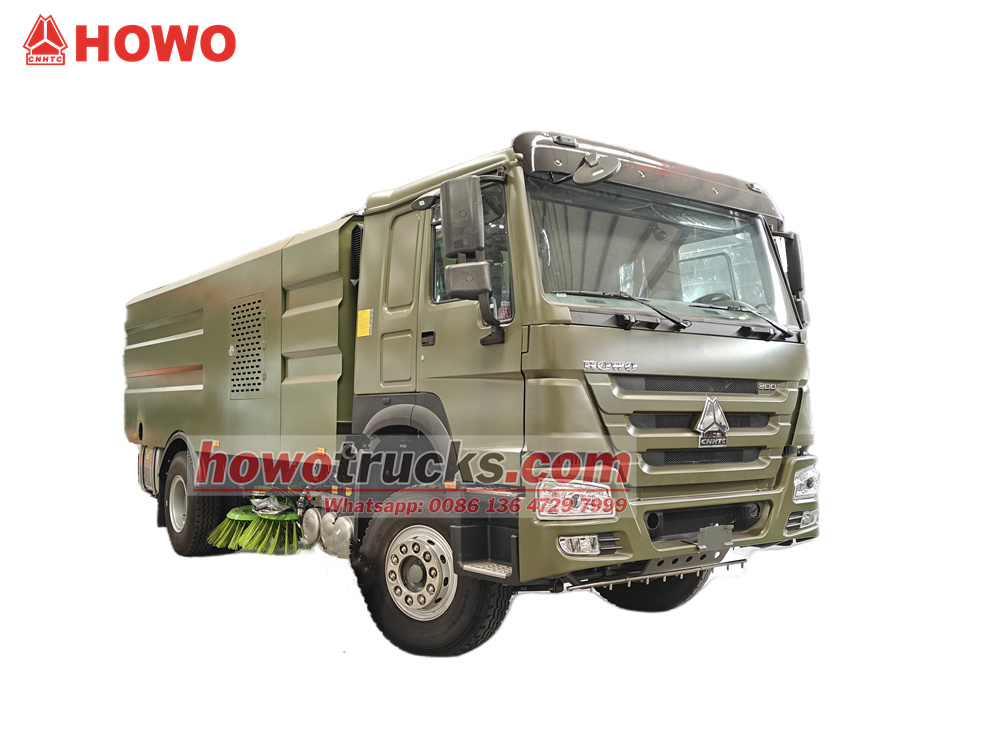

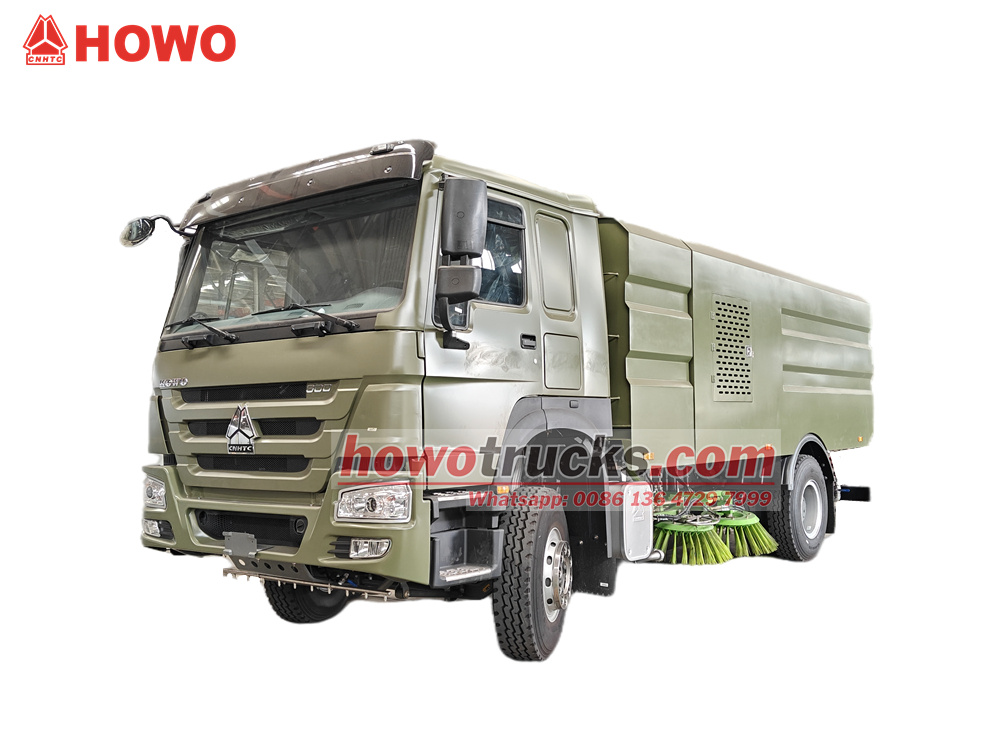

11500ItuPenyapu jalan yang dipasang di truk Howo 12 cbmKendaraan sanitasi yang sangat efisien ini dirancang untuk membersihkan dan memelihara jalan perkotaan, alun-alun, kawasan industri, dan lokasi lainnya. Kendaraan ini memiliki tangki air baja karbon berkapasitas 4.000 liter dan tempat sampah berlapis baja tahan karat berkapasitas 8.000 liter. Sistem penyapuannya mencakup empat set sikat cakram dan pengisap udara lebar, memungkinkan lebar penyapuan hingga 3,5 meter, lebar pembilasan bertekanan tinggi 2,5 meter, dan kapasitas penyapuan maksimum 60.000 m².³Kendaraan ini menggunakan pompa bertekanan tinggi buatan Jerman, pompa air bertekanan rendah buatan Hangzhou, dan blower buatan Weiye, dikombinasikan dengan penyemprotan bertahap untuk menekan debu, sehingga menghasilkan sedikit debu selama pengoperasian.
Sistem kontrol elektronik cerdas mengintegrasikan kotak pengoperasian ganda di kabin dan di dekat pengisap debu, memungkinkan kontrol satu sentuhan untuk fungsi-fungsi seperti menaikkan dan menurunkan sikat, mengosongkan tangki, serta menghidupkan dan mematikan blower, sehingga memastikan pengoperasian yang nyaman dan efisien. Kendaraan ini menggunakan desain terintegrasi modular yang menggabungkan sistem tenaga, sistem penyapu, sistem air, dan sistem kontrol cerdas untuk mencapai pengoperasian yang efisien, hemat energi, dan ramah lingkungan.

Pabrik kami adalah produsen profesional di bidang truk,
Kami menjamin semua produk dalam kondisi baru dan berkualitas tinggi.
»Ⅰ.Definisi dan Pengenalan Produk:
Pabrikan:CS TRUCKS GROUP LIMITED
Fitur Produk
1. Efisiensi Tinggi dan Hemat Energi: Desain mesin ganda ini memiliki sistem penggerak independen dengan pembagian kerja yang jelas antara mesin utama dan mesin bantu, sehingga mengurangi konsumsi energi hingga lebih dari 20%.
2. Kepatuhan Lingkungan: Sistem pembersihan tertutup sepenuhnya dengan penyemprotan multi-tahap mengurangi konsentrasi debu selama pengoperasian hingga ≤1 mg/m³.
3. Andal dan Tahan Lama: Komponen inti (seperti pompa air tekanan tinggi dan rendah, kipas, mesin bantu, dan sistem hidrolik) berasal dari merek ternama, sehingga menjamin kinerja yang stabil.
4. Cerdas dan Praktis: Sistem kontrol elektronik ini memiliki desain yang sangat terintegrasi dengan logika operasional yang jelas, sehingga mengurangi biaya pelatihan pengemudi.
» II.Parameter Produk untuk penyapu jalan HOWO 12CBMtruk:
| Truk penyapu jalan HOWO 12cbm | ||
| Spesifikasi Utama Truk Penyapu Jalan | ||
| Merek Kendaraan | Truk CS | |
| Merek Sasis | ISUZU | |
| Dimensi keseluruhan (P x L x T) | 7960x2500x3100 mm | |
| Jenis Penggerak | 4x2, kemudi kiri, 6 roda | |
| Jarak roda | 4600mm | |
| Kabin | HOWO HW76 taksi, dengan AC, 2 kursi dan seorang tidur, | |
| Berat | GVW | 18000kg |
| Berat kosong | 11850kg | |
|
Mesin | Model | WEICHAI WP10.300E22 |
| Daya kuda | 300 HP/220Kw | |
| Jenis mesin | Diesel | |
| Standar emisi | Euro 2 | |
| Penularan | Manual | Kotak roda gigi HW19710, 10 kecepatan maju + 2 kecepatan mundur |
| Tire | 12.00R20 | 6+1 cadangan tire |
| Parameter Struktur Atas | ||
| Volume tangki air | 4000L | |
| Volume Tempat Sampah | 8000 liter | |
| Bahan | tangki air: baja karbon | |
| tangki sampah: bagian dalam baja tahan karat, bagian luar baja karbon | ||
| Katup hidrolik | Merek terkenal Taiwan | |
| Motor hidrolik | Merek terkenal dalam negeri | |
| Mengalihkan | Sakelar kontrol Schneider | |
|
Mesin bantu | Merek | Dongfeng Cummins B140 33 |
| Jenis | Mesin 4 silinder segaris, dilengkapi supercharger dan intercooler.,diesel | |
| Daya kuda | 140HP | |
| Daya Terukur/Daya Bersih Maksimum | 103/101 kW | |
| Batas ketinggian yang diizinkan | 3000 meter | |
| Kecepatan terukur | 2500 rpm | |
| Kecepatan Idle | 750r/min | |
| Torsi maksimum | 502 N.m | |
| Pemindahan | 3,9 liter | |
| Laju konsumsi bahan bakar pada daya kuda terukur | 88 mm³/strcke | |
| Standar emisi | Euro 3 | |
|
Pencucian bertekanan tinggi teknis | lebar pencucian (mm) | 2500 mm |
| Kecepatan pencucian | 3-20 km/jam | |
| Tekanan air cucian | 10 MPa | |
| Laju aliran pompa air | 154 L/menit | |
|
Teknik Penyapu | Lebar sapuan maksimum (mm) | 3,5 meter |
| Kapasitas penyapuan maksimum | 60000m3/h | |
| Kecepatan menyapu | 3-20 km/jam | |
| Efisiensi pembersihan | ≥98% | |
| Maksimum inhalasi partikel | 110 mm | |
| Ukuran ekstensi sikat pelat cakram | ≥400mm | |
| Sudut pembuangan maksimum pintu tangki sampah | ≥50° | |
|
Sistem penyapu |
Jenis | Total 4 buah-buahan Dilengkapi sikat dan 1 cakram penghisap yang terpasang di media, digerakkan oleh motor hidrolik, kecepatannya dapat disesuaikan, dapat dikontrol secara independen, dan memiliki fungsi penghindaran otomatis. |
| Diameter sikat penyapu | Φ850mm | |
| Kecepatan disk penyapu | Kecepatan tinggi 110r/min, kecepatan sedang 80r/min, kecepatan rendah 50r/min | |
| Penyesuaian sudut kemiringan cakram penyapu | Keterbukaan 4° ~ 6° Ekstroversi 4° ~ 7° | |
|
Cakram hisap | Jenis | Lubang hisap ganda, kontrol hidrolik, suspensi pegas |
| Diameter lubang hisap | 180 mm | |
| Lebar cakram hisap | 2400 mm | |
|
Sistem hidrolik | Jenis | Tipe terbuka, kontrol listrik |
| Komponen utama | Pompa roda gigi, motor hidrolik, silinder hidrolik, katup solenoida | |
| Tekanan | 16 MPa | |
| Volume oli hidrolik | 60 liter | |
| Suhu oli | 60°C | |
| Sistem penyemprotan air | Komponen | Pompa, nosel(pembilasan depan dan penyiraman belakang), penyaring air, dll. |
|
Sistem air bertekanan tinggi | Jenis | Pompa pendorong bertekanan tinggi |
| Model | Jerman PINFL PF36 | |
| Tekanan Sistem | 10 MPa | |
| Kecepatan rotasi | 1150r/min | |
| Jenis katup air | katup bola hidrolik tekanan tinggi | |
| Tekanan katup air | 7MPa | |
| Jenis nosel | Jenis pencucian bertekanan tinggi | |
| Filter air | Jaring penyaring | |
| Kerekan | 20 meter | |
|
Sistem air bertekanan rendah | Model | Hangzhou Weilong 60/90 |
| Laju aliran | 60 meter3/h | |
| Jarak pengiriman air | 90 meter | |
| Lebar pencucian | 24 meter | |
| Batang semprot samping | jenis | Batang penyemprot tipe V, dengan fungsi penghindaran otomatis. |
|
Sistem kelistrikan | Jenis | DC24V, kontrol PLC |
| Tegangan | 24V | |
| Baterai | 2x12V | |
| Peralatan | ||
| Selang kebakaran | 2 buah | |
| Kunci pas api | 1 buah | |
| Kunci pas filter air | 1 buah | |
| Pistol semprot bertekanan tinggi | 1 buah | |
| Pompa hidrolik manual tipe rocker | 1 buah | |
| Suku cadang | ||
| Sapu sikat | 88 buah | |
| Segel kipas | 1 buah | |
| Segel pintu belakang | 1 buah | |
| Segel tabung hisap | 2 buah | |
| Daftar Komponen Impor | ||
| Pompa air bertekanan tinggi | Jerman PINFL PF36 | |
| Katup bongkar muat otomatis | Jerman PINFL VB200/150 | |
| Katup pelepas tekanan | Jerman PINFL VS200-180 | |
| Pengontrol kotak kontrol listrik | Jerman STW | |
| Saklar putar | Jepang | |
| Sensor tangki limbah | Amerika Serikat | |
| Katup hidrolik | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Produk Pengantar terperinci

Konfigurasi Sasis

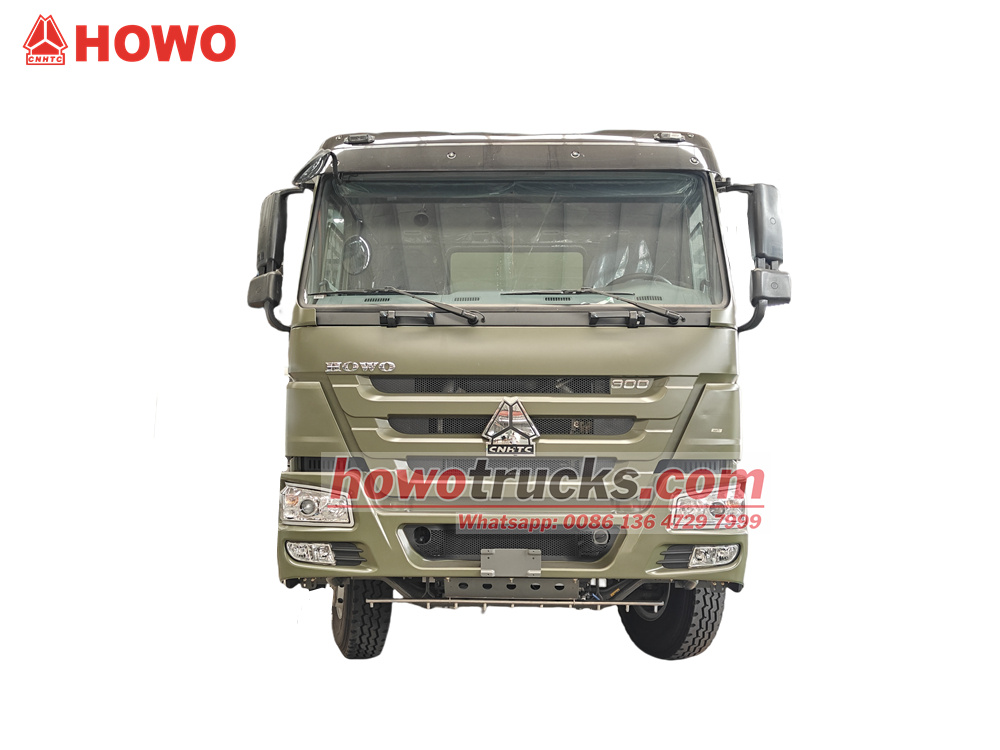

• Model Sasis: Sasis kabin Sinotruk HOWO HW76, jarak sumbu roda 4600mm.
• Mesin Utama: Mesin diesel Weichai WP10.300E22, kapasitas 9,5L, daya maksimum 300HP/220kW, memberikan tenaga yang kuat dan efisiensi bahan bakar yang sangat baik.
• Penularan: Transmisi manual Sinotruk HW19710 (10 kecepatan), memiliki perpindahan gigi yang halus, kapasitas torsi yang kuat, dan kesesuaian yang sempurna dengan mesin utama.

Struktur atas

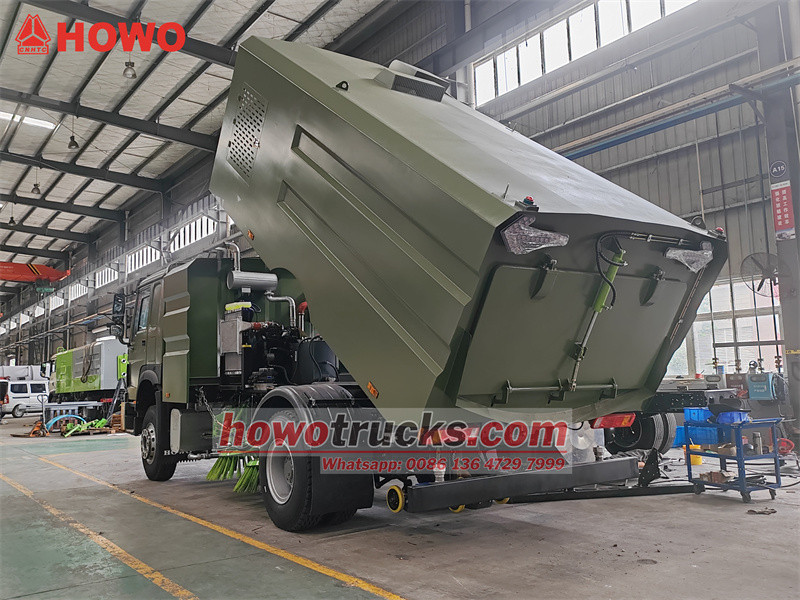

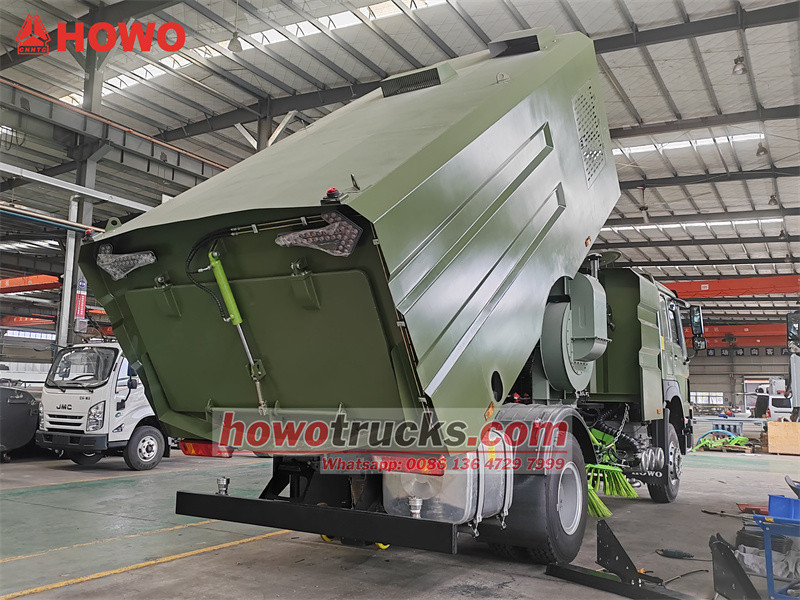

• Tempat Sampah: Kapasitas 8000 liter. Dengan struktur komposit berupa lapisan dalam dari baja tahan karat dan lapisan luar dari baja karbon, produk ini menggabungkan ketahanan korosi baja tahan karat dengan kekuatan struktural baja karbon, sehingga menjamin masa pakai yang lama dan perawatan yang mudah.
• Tangki Air: Kapasitas 4000 liter. Terbuat dari baja karbon, menyediakan air yang cukup untuk sistem pembilasan bertekanan tinggi dan penekan debu.

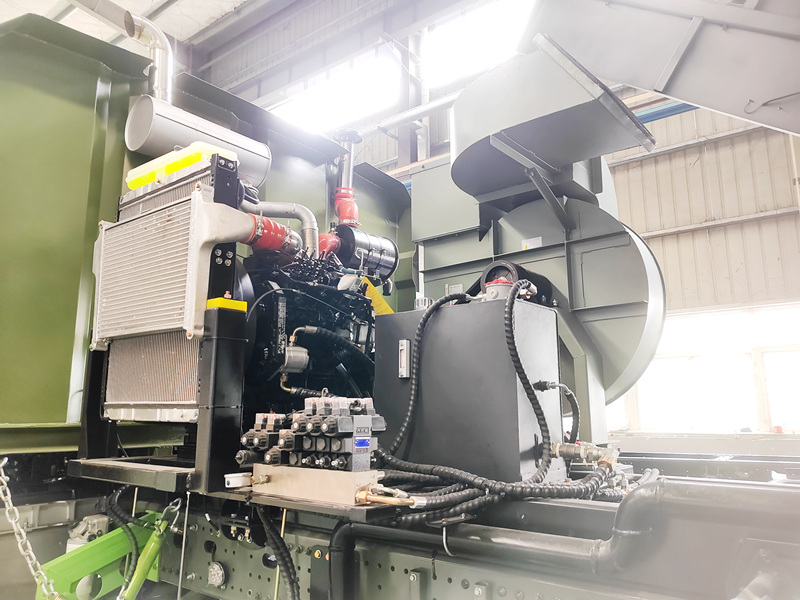

• Mesin Bantu: Dilengkapi dengan mesin diesel Dongfeng Cummins B140 33, alat ini dirancang untuk menggerakkan sistem bagian atas penyapu jalan (blower, pompa air, dll.), menawarkan kinerja yang stabil dan konsumsi daya yang rendah.

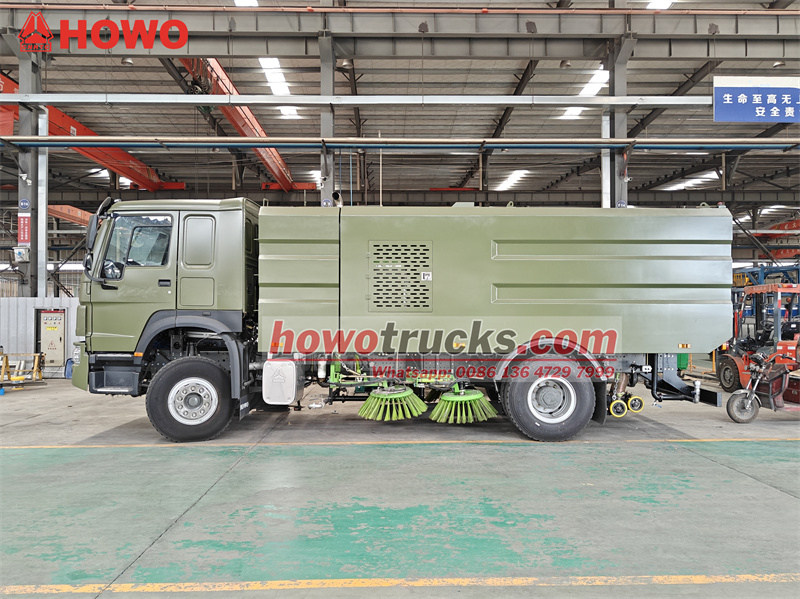

• Sistem Penyapu:

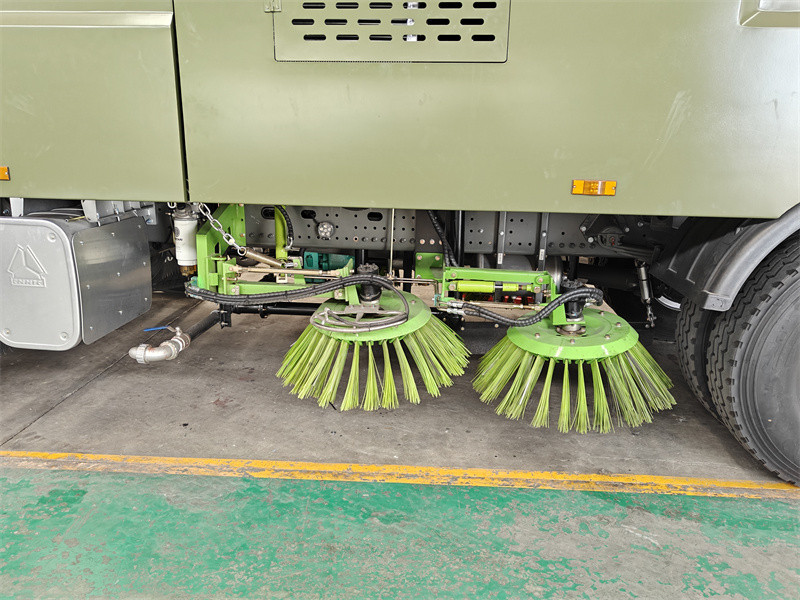

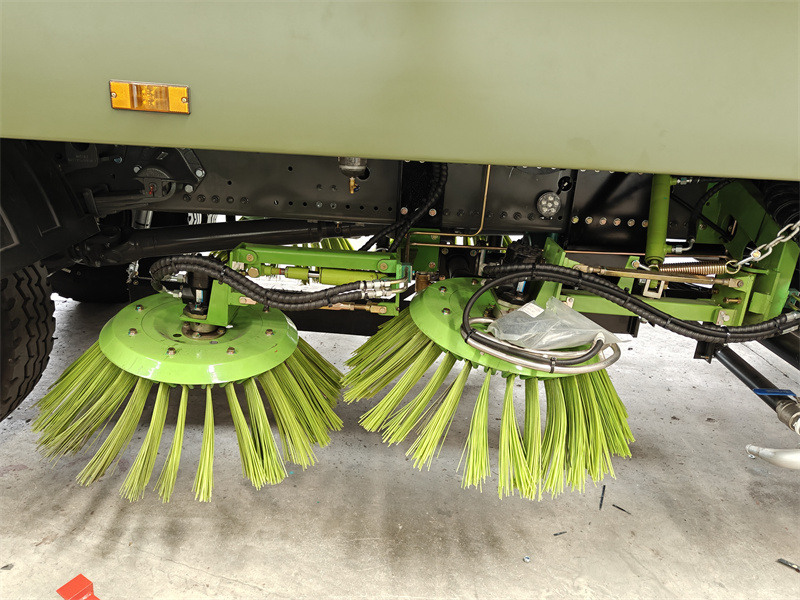

◊ Kuas: Dilengkapi dengan 4 sikat (2 di setiap sisi), mampu beroperasi dalam berbagai mode penyapuan gabungan.
◊ Lebar Sapuan: Lebar sapuan maksimum mencapai 3,5 meter, sehingga menjamin efisiensi operasional yang tinggi.
◊ Kapasitas Penyapuan Maksimum: Hingga 60.000 m³/jam.
◊ Kecepatan Operasi: 3-20 km/jam, dapat disesuaikan berdasarkan tingkat pencemaran jalan.

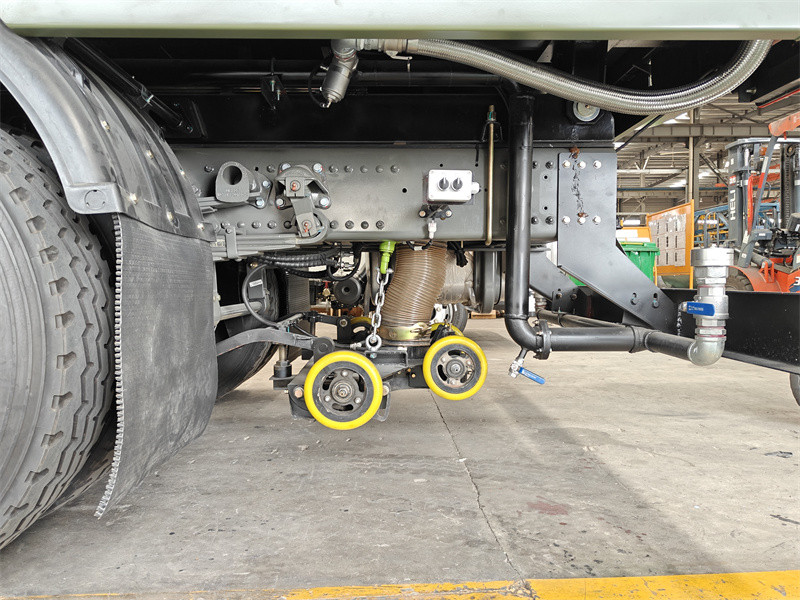

• Sistem Penghisap:

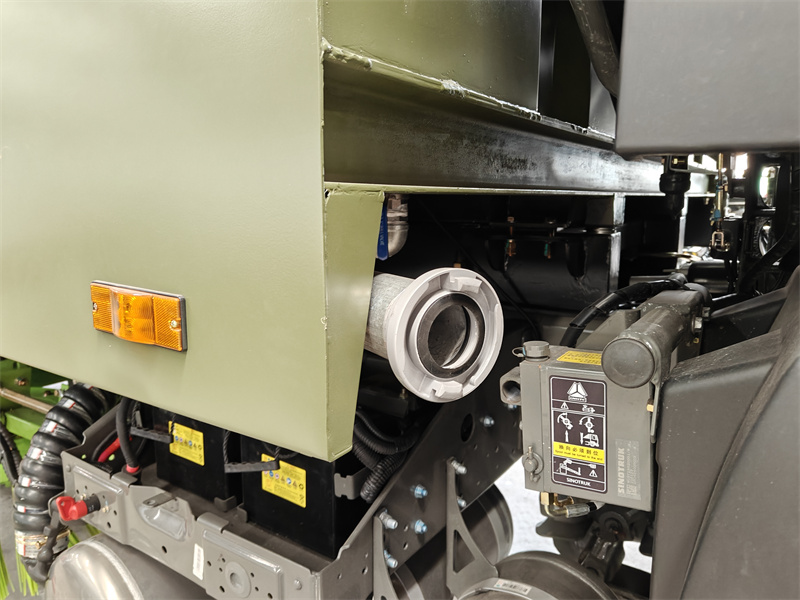

Dilengkapi dengan mulut hisap masuk yang lebar yang bekerja berkoordinasi dengan kipas untuk mengumpulkan dan mengalirkan kotoran yang terkumpul oleh sikat ke dalam tangki sampah secara efektif.

• Sistem Pencucian Bertekanan Tinggi:
◊ Pompa Tekanan Tinggi: Pompa pendorong bertekanan tinggi PINFL PF36 buatan Jerman (kecepatan operasi 1150 r/min, tekanan 16 MPa, laju aliran 150 L/min), menghasilkan air bertekanan sangat tinggi untuk menghilangkan noda membandel.
◊ Lebar Pencucian: Lebar area pencucian bertekanan tinggi adalah 2,5 meter.

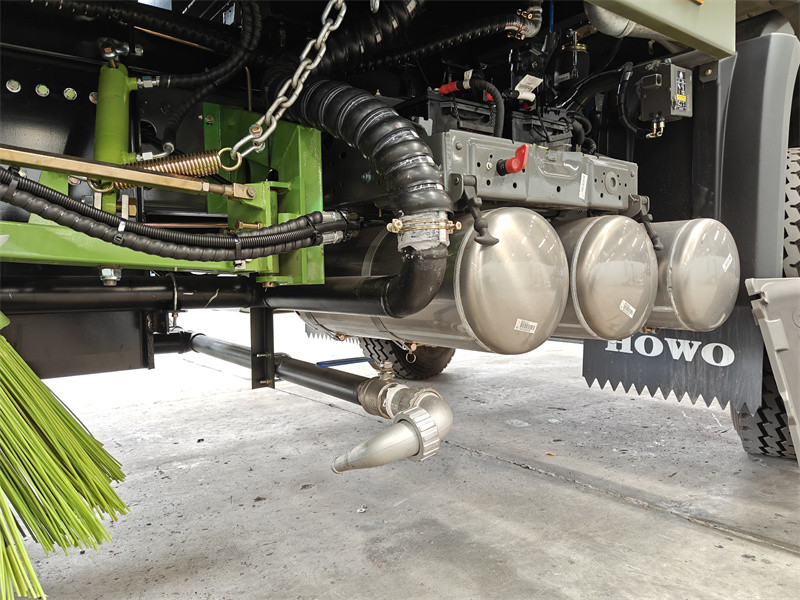

◊ Tata Letak Nozzle: Beberapa nosel pencuci dipasang di bagian depan kabin untuk pembilasan tanah yang efektif.
• Sistem Penekan Debu Bertekanan Rendah:
◊ Pompa Tekanan Rendah: Pompa air bertekanan rendah Hangzhou Weilong 60/90 dengan laju aliran 60 m³/jam. Nozel tambahan berbentuk kipas ditempatkan di depan sikat untuk menekan debu semprotan, mencegah polusi debu sekunder selama pengoperasian.

• Sistem Kipas:
◊ Menggunakan kipas Weiye, yang memberikan tekanan udara tinggi dan aliran udara besar untuk menciptakan daya hisap yang kuat pada mulut hisap, memastikan pemulihan limbah secara menyeluruh. Dilengkapi dengan fungsi pembersihan otomatis untuk menghilangkan debu dan kotoran yang menumpuk di dalam kipas, sehingga menjaga pengoperasian yang efisien.
◊ Nosel juga dipasang di depan sikat, memungkinkan koordinasi sempurna antara pencucian dan penyapuan.
»IV.Operasi dan Kontrol
Kendaraan ini dilengkapi dengan dua sistem kontrol operasional untuk pengoperasian yang fleksibel dan efisien:

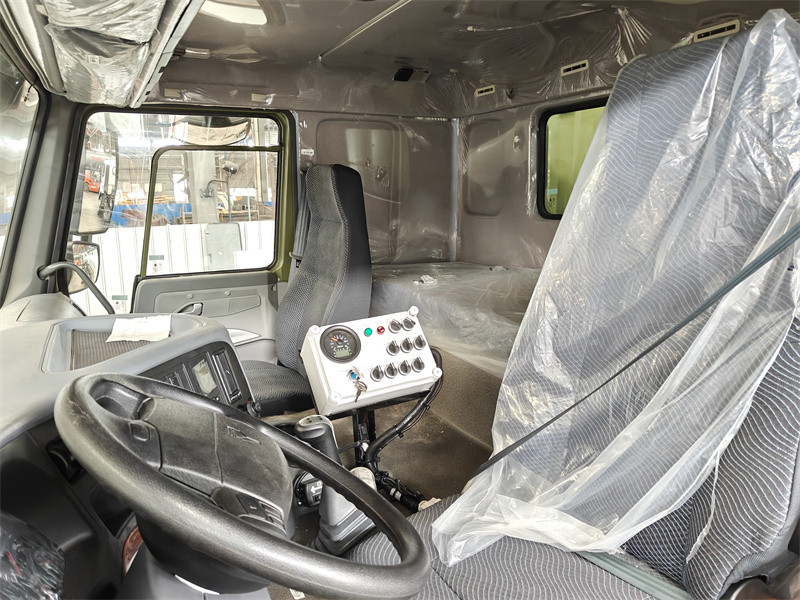

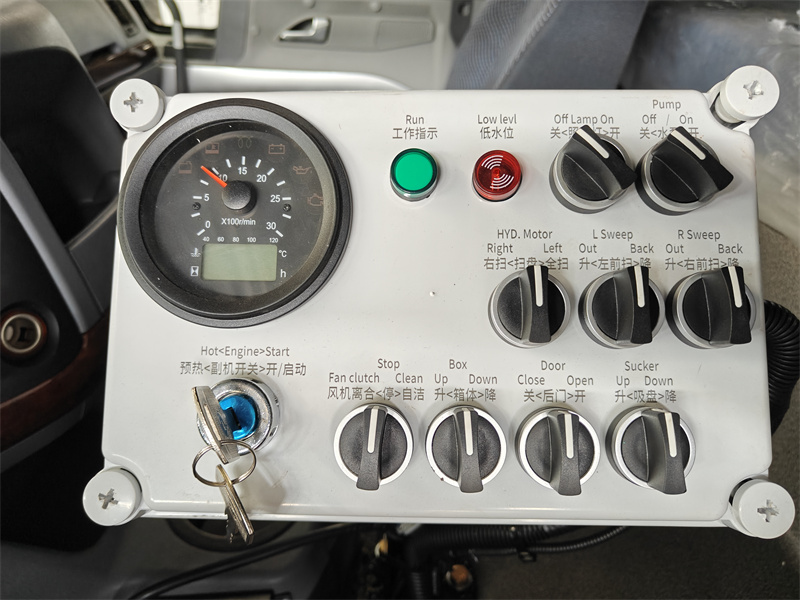

1. Panel Kontrol di Kabin: Mengintegrasikan kontrol dan tampilan semua fungsi utama, memungkinkan operator untuk melakukan sebagian besar tugas tanpa meninggalkan kabin. Termasuk:
★ Unit Tampilan: Tachometer mesin bantu, indikator status operasional, lampu peringatan ketinggian air rendah.
★Sakelar Fungsi: Saklar lampu, saklar pompa air.
★ Tombol Kontrol:

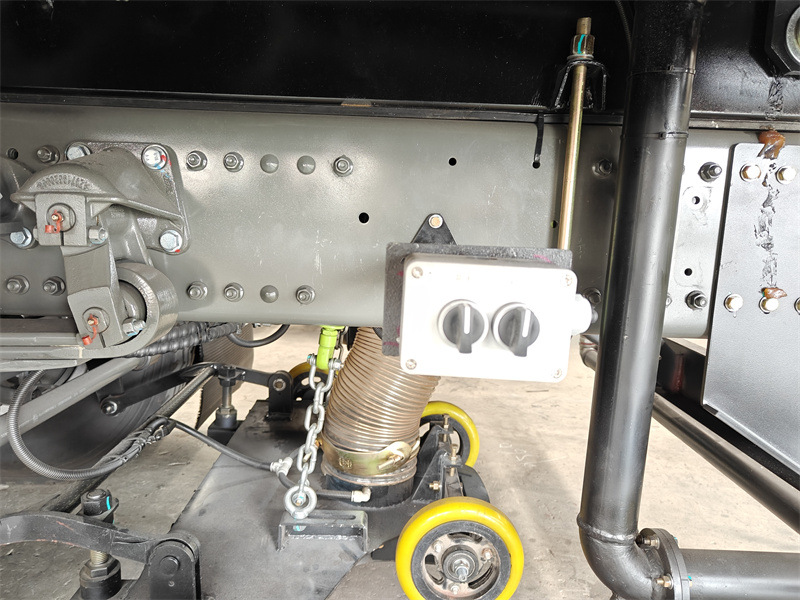

2. Kotak Kontrol Tambahan di Dekat Mulut Penghisap:
Dirancang untuk pengoperasian yang mudah, kotak kontrol sekunder ini mencakup:
Tombol pembuka/penutup pintu belakang
