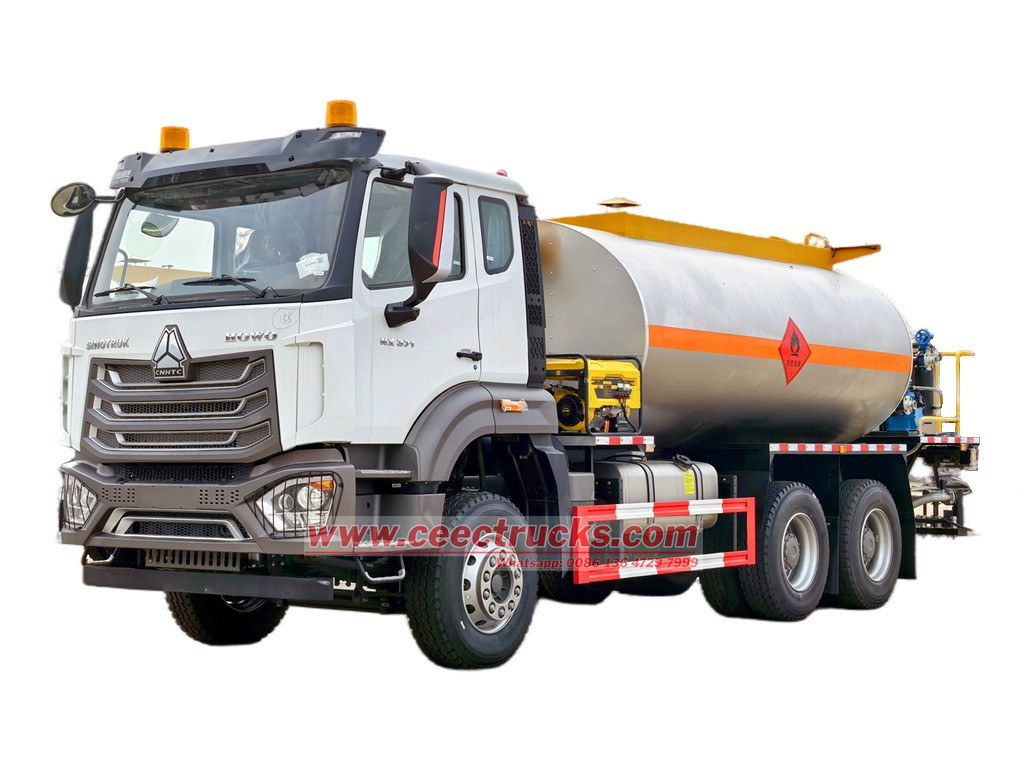

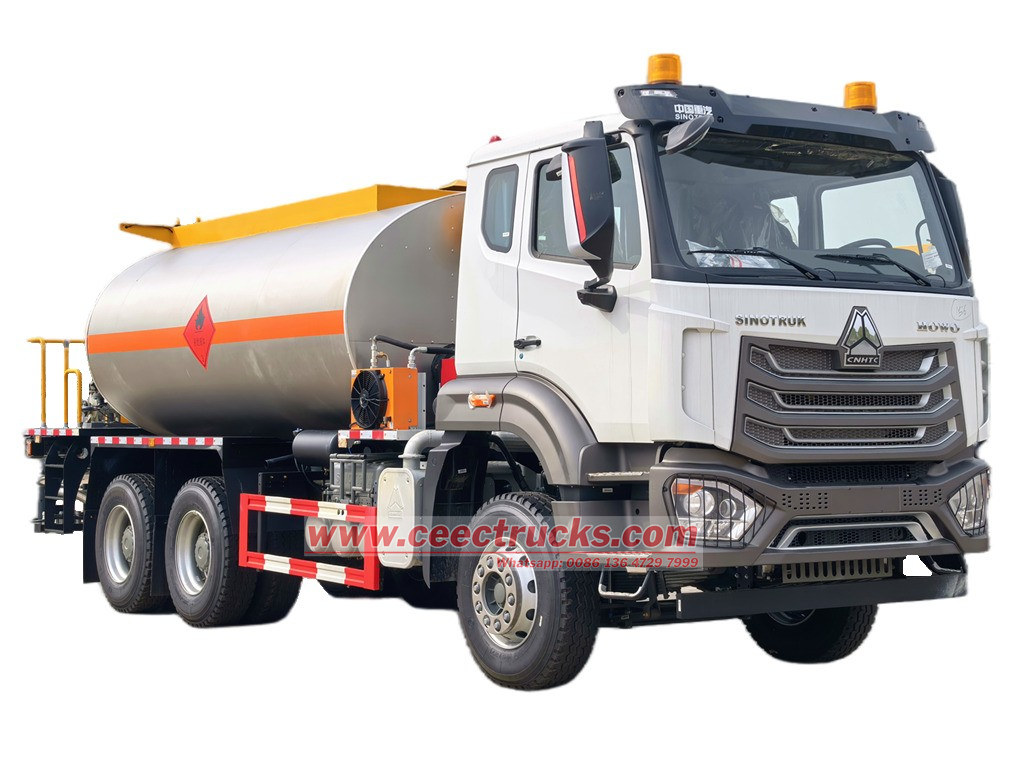

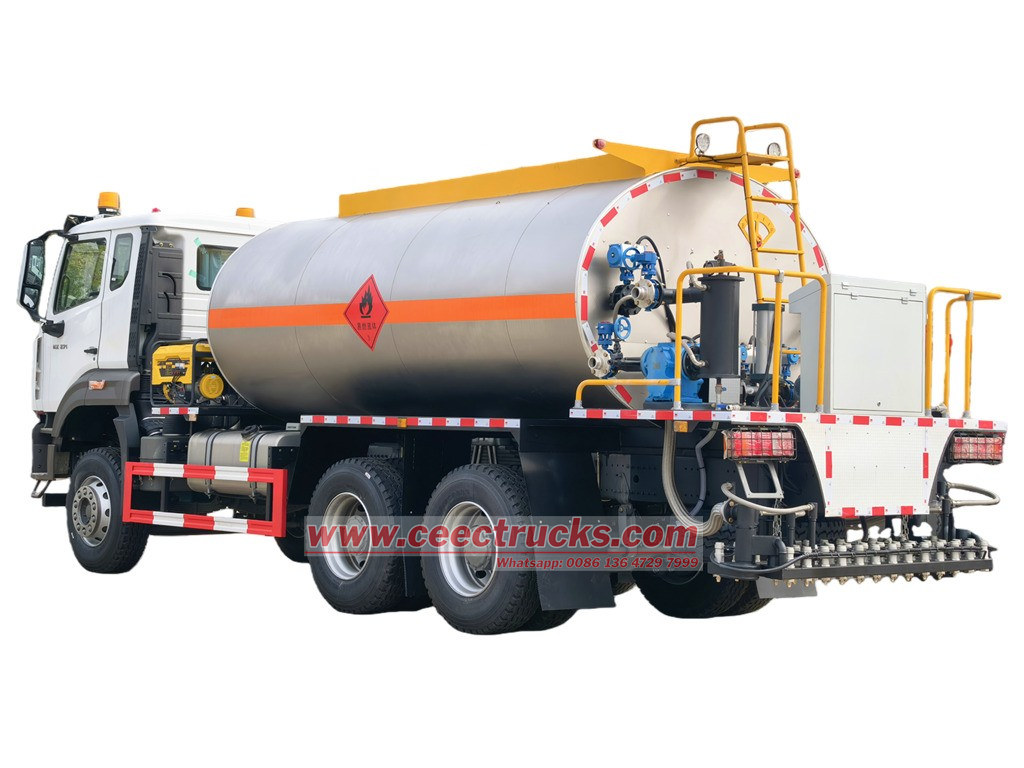

Apa itu Truk Distribusi Bitumen Cerdas HOWO NX 15000L?

Itu Truk distributor aspal Sinotruk HOWO NX 6X4 Dirancang dan diekspor ke Afrika, khususnya Nigeria, truk ini memiliki jarak sumbu roda 3800+1350mm, dilengkapi dengan mesin diesel Sinotruk WD615.47 berdaya 371HP dan kapasitas 9726cc, transmisi HW19710 dengan 10 gigi maju dan 2 gigi mundur, konsumsi bahan bakar sangat rendah dan nyaman dikendarai, tangki aspal 15 meter kubik, pompa aspal cerdas RCB38/0.6-80F, pompa oli termal Hebei, burner G20 buatan Italia, dan mesin pneumatik Lutian. Truk ini dapat memuat aspal modifikasi, aspal campuran panas, aspal emulsi, dan media aspal lainnya. Seluruh truk ini mampu memuat aspal modifikasi, aspal campuran panas, aspal emulsi, dan media aspal lainnya. Kendaraan distribusi bitumen cerdas HOWO NX 6x4 Menggabungkan efisiensi tinggi, kecerdasan, dan daya tahan, menjadikannya cocok untuk berbagai skenario konstruksi jalan dan pilihan ideal untuk operasi penyemprotan aspal dalam proyek konstruksi jalan.

Nama	Distributor Bitumen HOWO NX
Mesin	Mesin diesel WEICHAI WD615.47, 371 HP dan 9726 cc
Penularan	Transmisi manual HW19710
Jarak roda	3800+1350mm
Ban	12.00R20
Kabin	HOWO NX
Model Mengemudi	LHD / RHD
Lukisan	Lukisan dan logo yang disesuaikan



Tubuh Bagian Atas	Kit Tangki Bitumen
Kapasitas	15000 Liter
Bahan	Baja karbon berkekuatan tinggi
Pompa Bitumen	RCB38/0.6-80F, tipe cerdas, Laju aliran 38m3/jam Tekanan 0,6 MPa
Sistem Pemanas	Pembakar diesel G20 Riello Italia Daya Pemanasan 140-200 Kkal/jam Minyak pemanas 40-25-160
Kontrol	Kotak kontrol PLC di dalam kabin Kotak kontrol terintegrasi belakang

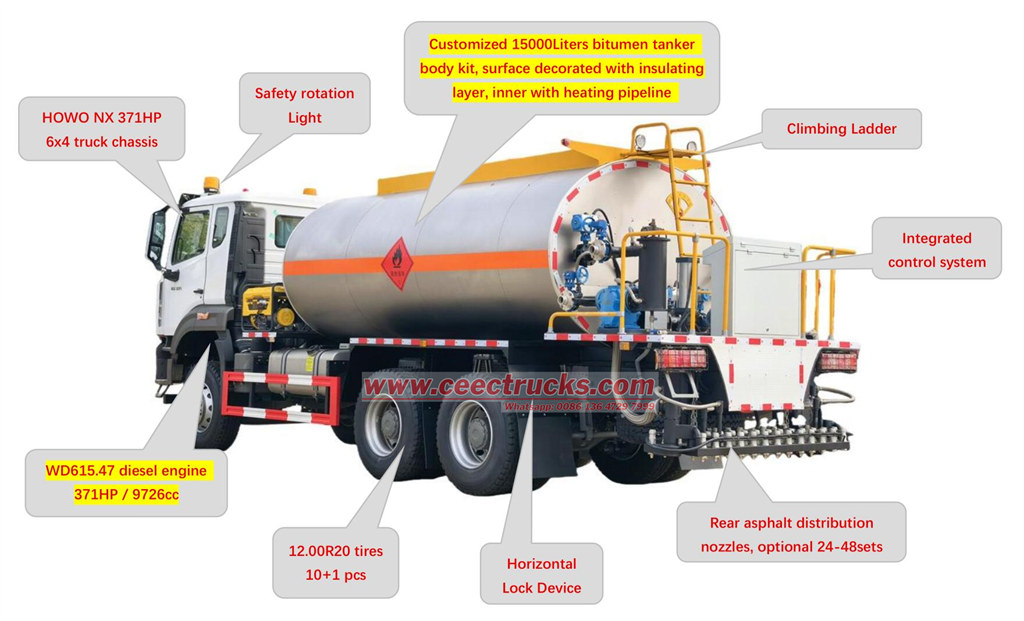

Komponen Utama untuk Truk Distribusi Bitumen HOWO NX?

→ Unit kontrol terpadu cerdas berbasis chip Infineon Jerman;

→ Balok semprot dengan sambungan lipat terintegrasi;

→ Pemanasan seluruh saluran pipa;

→ Teknologi inisiasi penyemprotan berbasis fungsi;

→ Penyemprotan berkala.

•

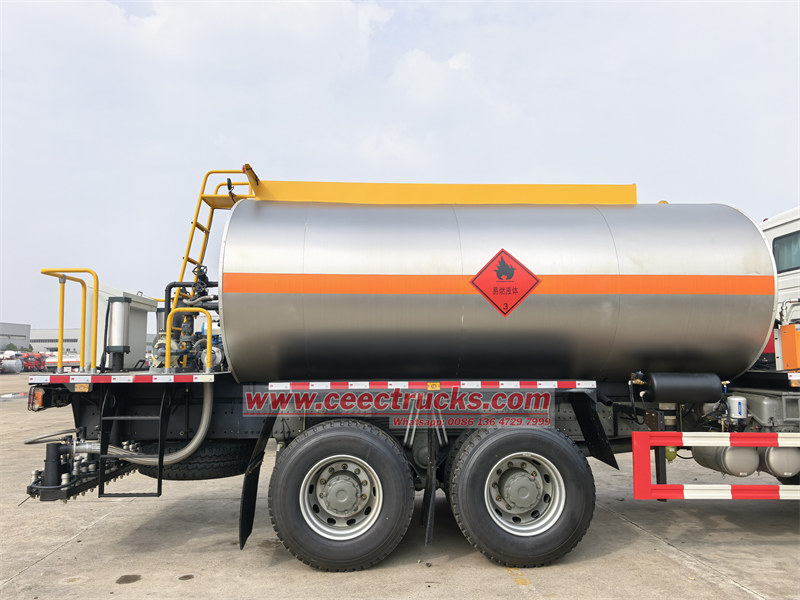

  Kit truk tangki distribusi aspal HOWO
•

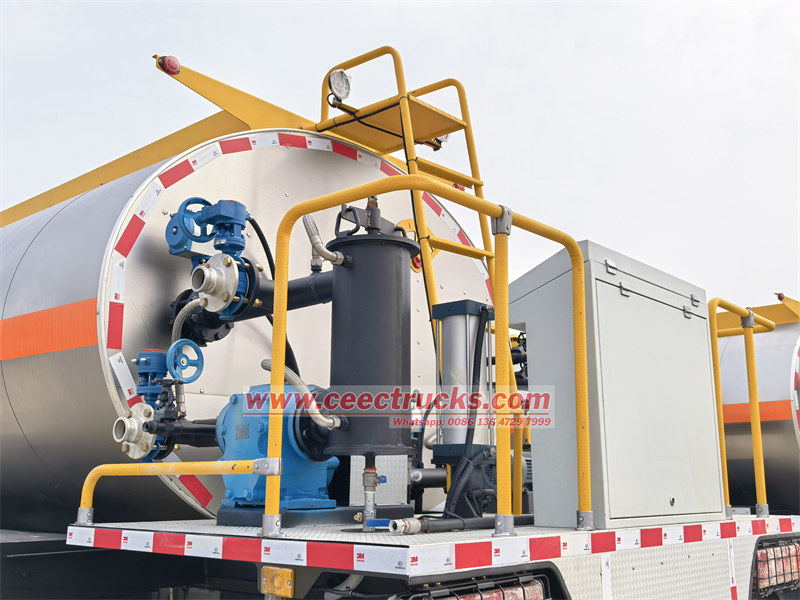

  Platform belakang dengan aksesori yang diperlukan.
•

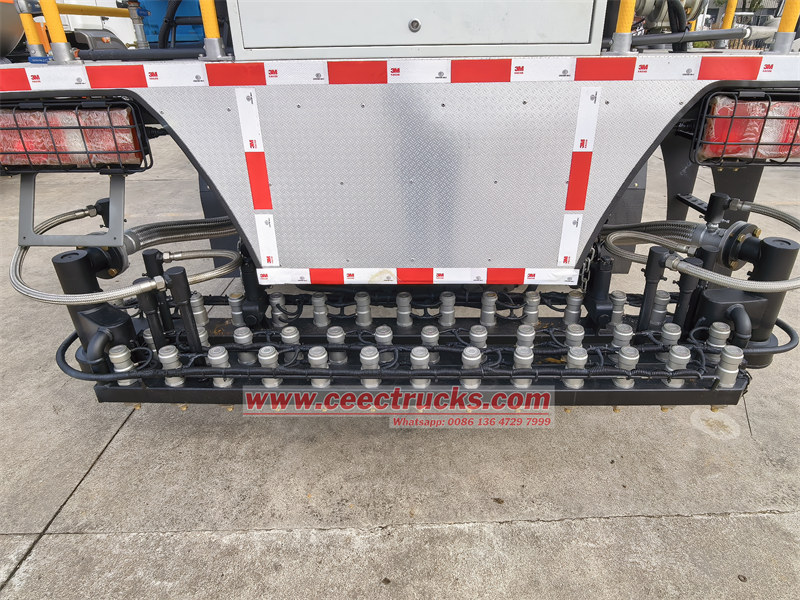

  Truk pengangkut bitumen dengan nosel penyemprot belakang

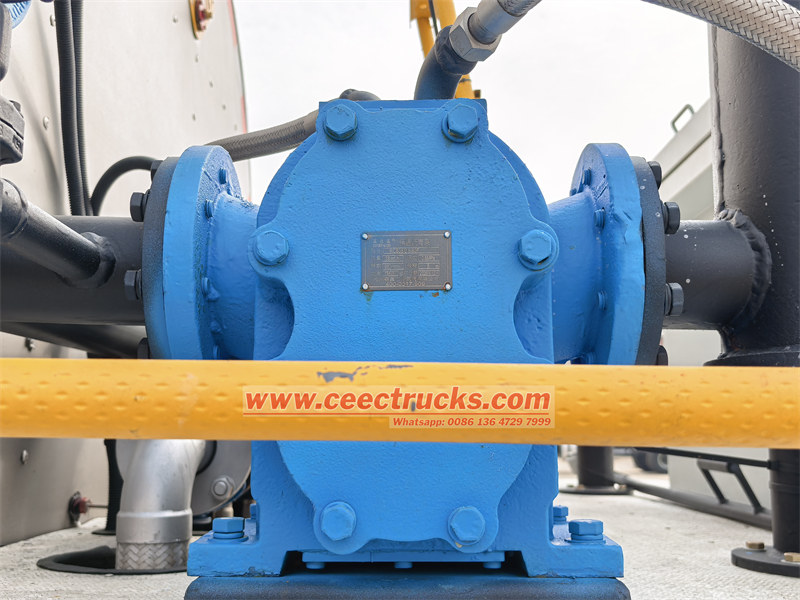

Rakitan Pompa Aspal



Model: RCB38/0.6-80F

Laju Aliran: 38m3/jam

Tekanan: 0,6 MPa

Kecepatan Putaran: 960r/min

Tinggi Hisap: 5m

Daya: 15KW

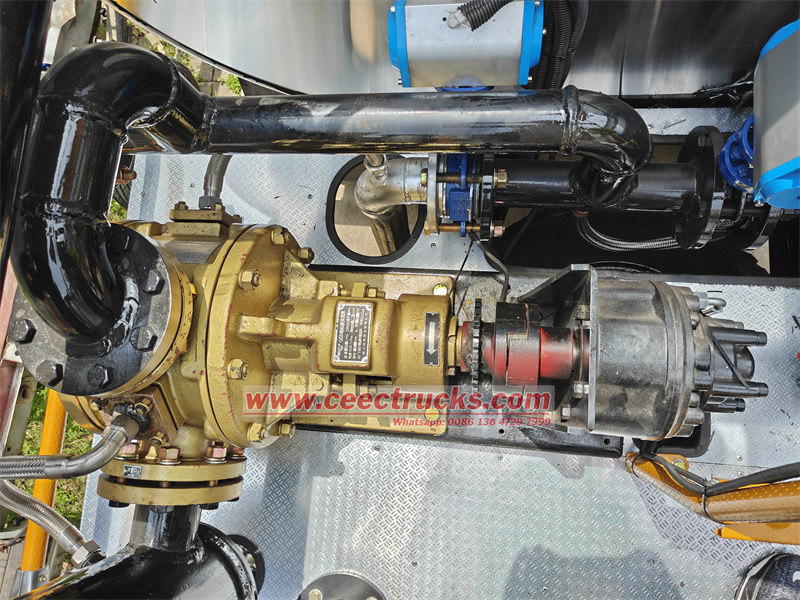

Pompa Isolasi Viskositas Tinggi



Model: QGB

Laju Aliran: 680 L/menit

Tekanan Kerja: 0,8 MPa

Viskositas: 0,02-1,3 Pas

Kecepatan Kerja: 584r/min

Diameter Pipa: 80 mm

Daya: 11KW



•

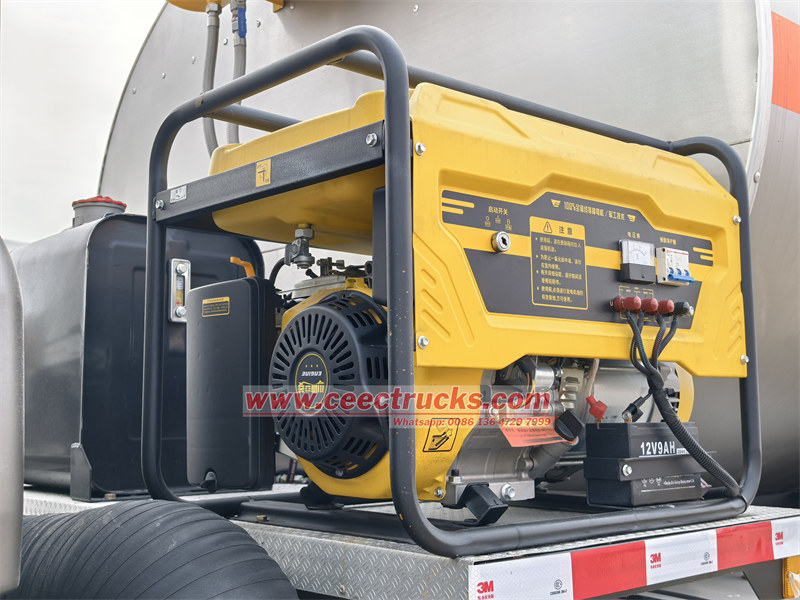

  Perakitan Generator
•

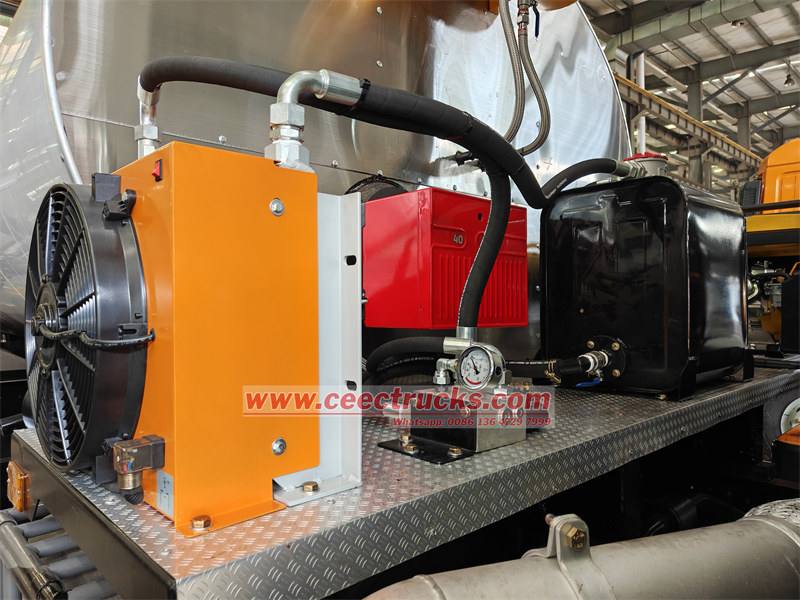

  Pembakar diesel G20 Riello Italia
•

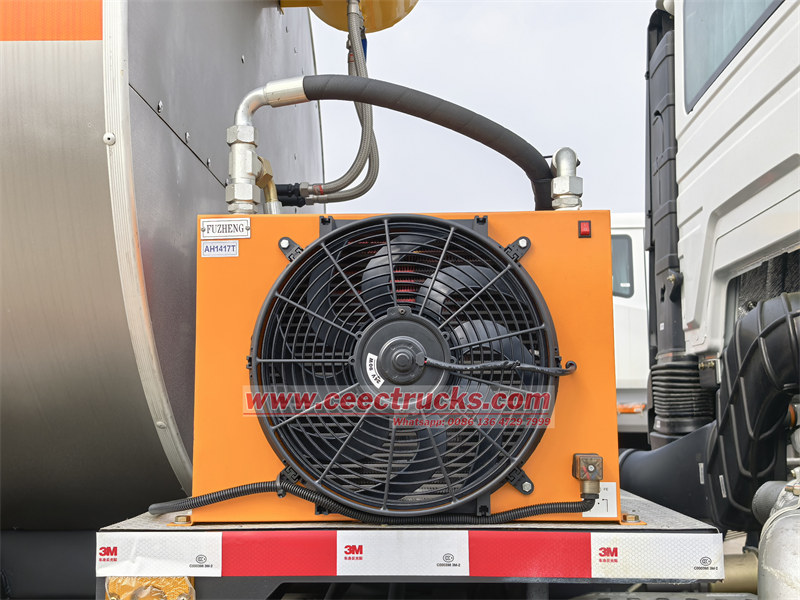

  Rakitan Radiator





Truk tangki aspal dirancang dan dibangun berdasarkan sasis truk HOWO 6x4 NX, yang terdiri dari tangki dalam, bahan isolasi, selubung, sekat, ruang pembakaran, pipa aspal di dalam tangki, unit pemanas, pembakar, filter oli, meteran volume, dan kotak kontrol cerdas. Berikut adalah gambar teknis sistem tangki distribusi bitumen dan pipa-pipanya:

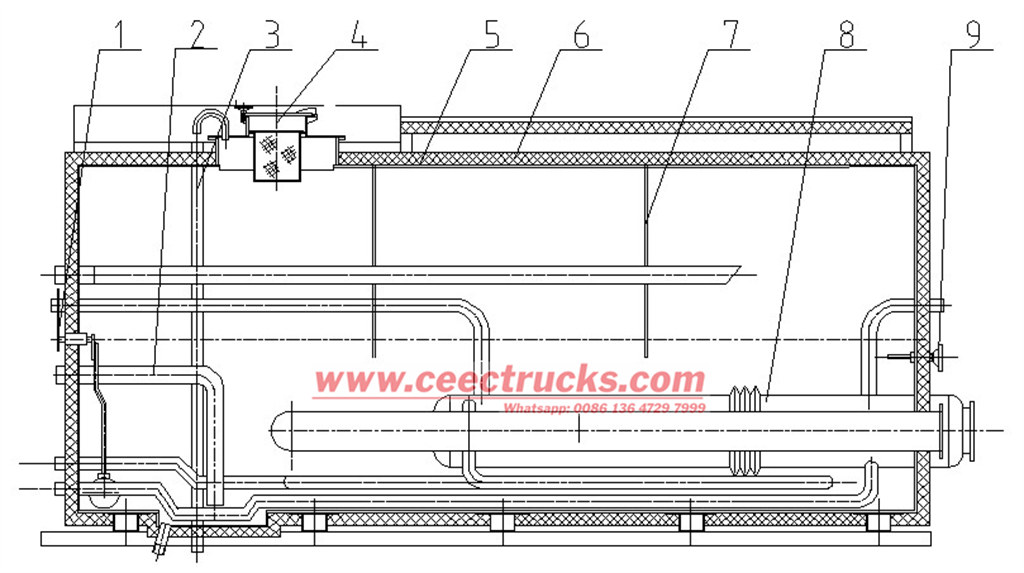

Perakitan tanker aspal

1. Pengukur volume,

2. Pipa penghisap minyak,

3. Pipa luapan,

4. Filter oli,

5 Tangki bagian dalam,

6. Bahan isolasi panas,

7 Sekat,

8. Ruang pembakaran,

9 Termometer

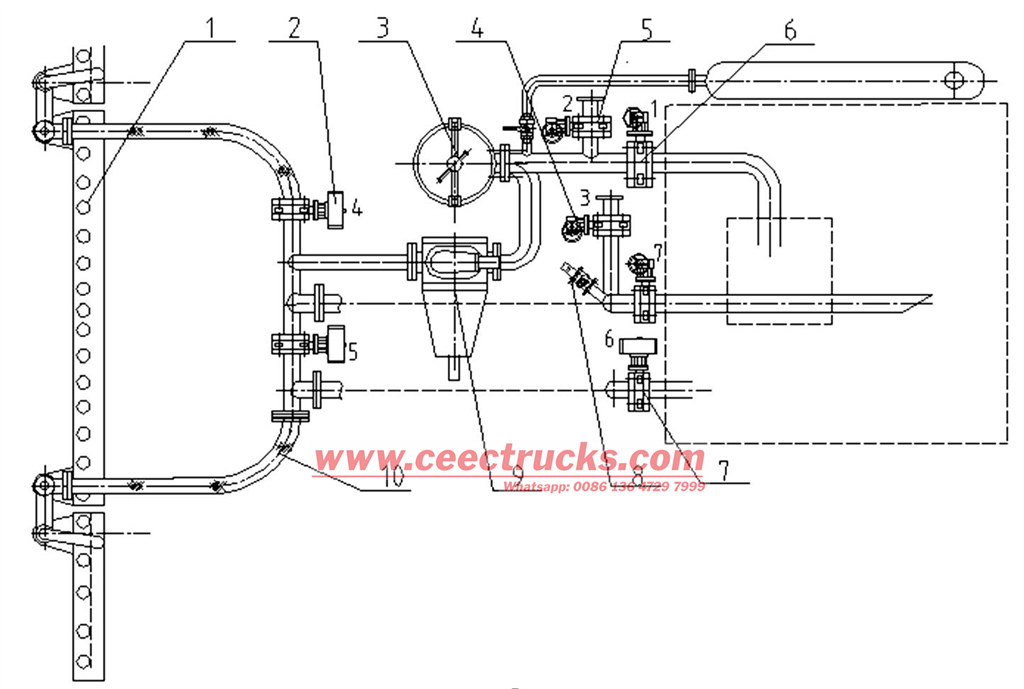

Sistem pompa dan pipa aspal



1. Rakitan nosel silinder, 2. Katup keluar oli, 3. Filter, 4. Katup transfer, 5. Katup hisap sendiri, 6. Katup masuk oli, 7. Katup pengembalian oli pneumatik, 8. Katup batang semprot genggam, 9. Pompa aspal, 10. Selang baja tahan karat

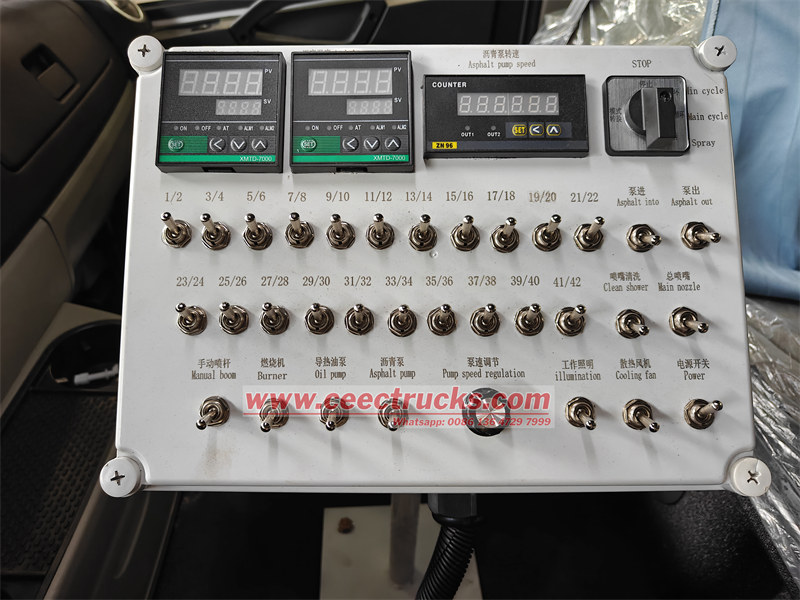

Di dalam kabin terdapat kotak kontrol terintegrasi untuk pengoperasian nosel secara terpisah.

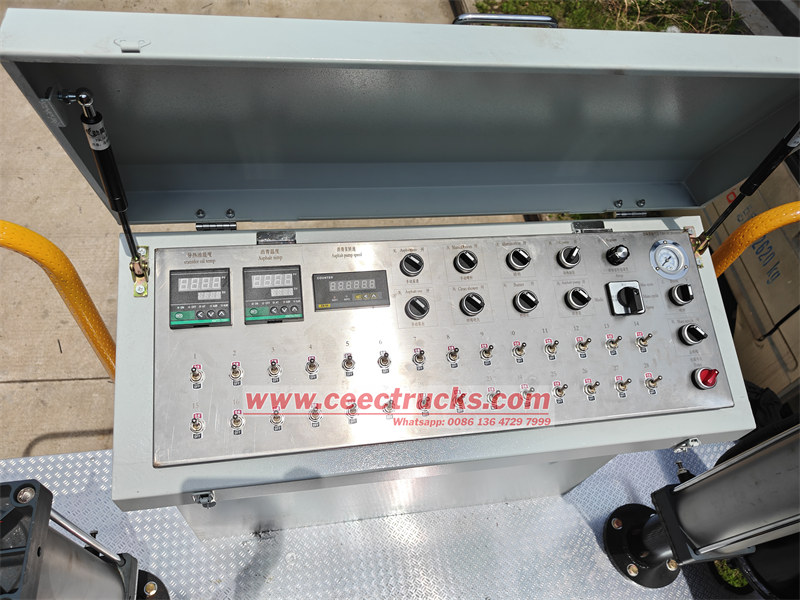

Kotak Kontrol terintegrasi yang dipasang di bagian belakang platform untuk penggunaan yang aman.
