Struktur dan Prinsip Kerja Truk Pengaduk Beton HOWO NX

Truk Pengaduk Beton HOWO NX didasarkan pada sasis HOWO NX dan merupakan kendaraan khusus yang dirancang untuk pengangkutan dan pencampuran beton dalam proyek konstruksi, jalan, jembatan, dan proyek teknik lainnya. Kendaraan ini terdiri dari dua bagian utama: sasis HOWO NX dan struktur atas, yang selanjutnya dapat dibagi menjadi delapan sistem: sistem sasis, sistem hidrolik, drum pengaduk, sistem pengeluaran, sistem pembersihan, sistem kontrol, sistem rol, dan sistem pengisian.

Casis	HOWO NX 6×4
Mesin	WP12.400, 400 HP, mesin diesel
Volume drum mixer	8 CBM
Bahan	Baja mangan Q355
Kecepatan pemberian makan	≥3 m3/menit
Kecepatan pengosongan	≥2 m3/menit
Tingkat sisa pembuangan	≤0,5%
Kapasitas tangki air	400 liter

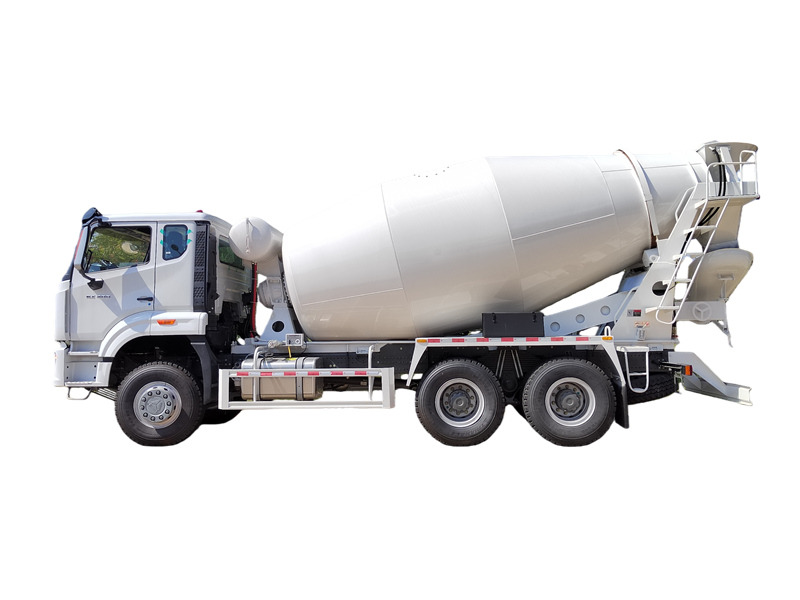

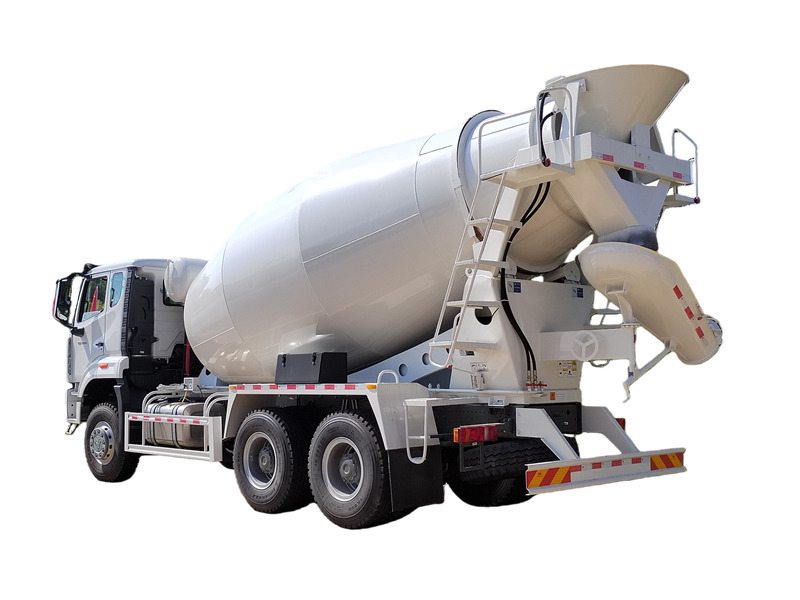

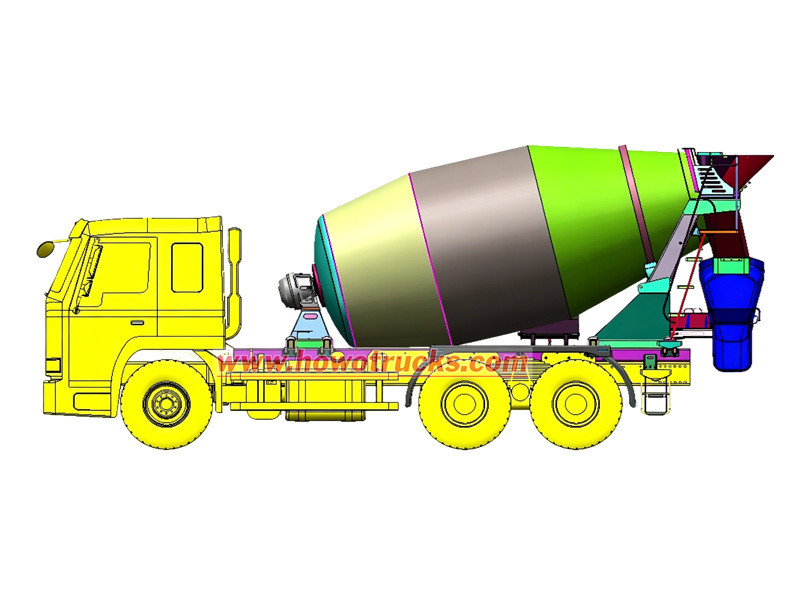

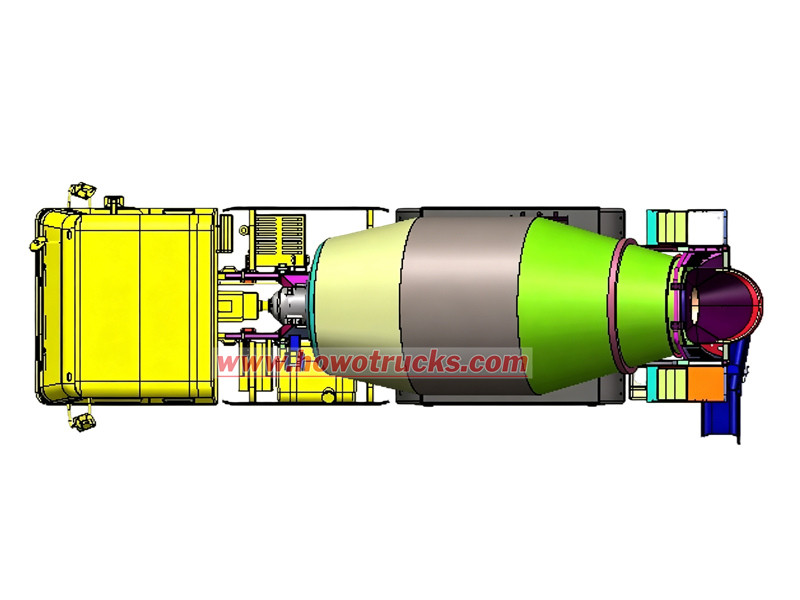

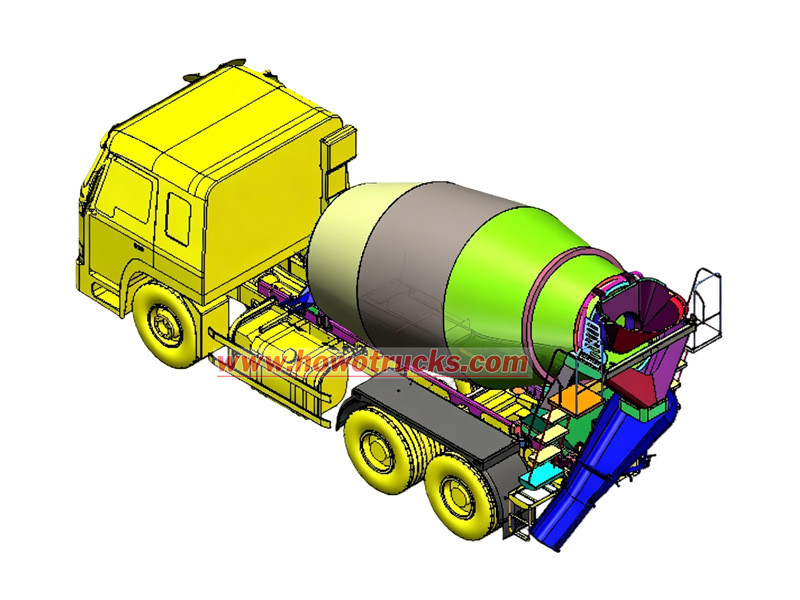

Gambar Truk Pengaduk Adonan HOWO NX

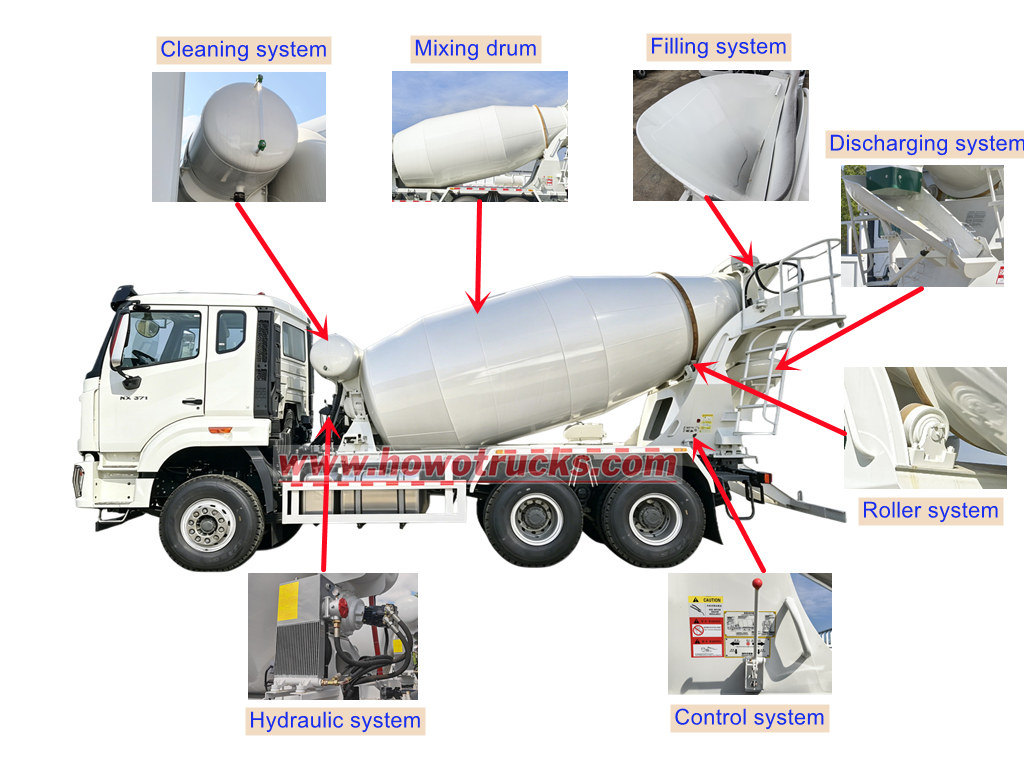

Fungsi Utama Setiap Sistem pada Truk Mixer HOWO

1. Sistem Sasis: Membentuk fondasi kendaraan dan bertanggung jawab untuk mengangkut beton.

2. Sistem Hidrolik: Mengambil daya dari mesin, mengubahnya menjadi energi hidrolik, dan kemudian menghasilkan energi mekanik melalui motor hidrolik untuk menggerakkan drum pengaduk.

3. Drum Pencampur: Berfungsi sebagai wadah penyimpanan beton, dengan bilah internal yang mencampur dan mengarahkan material, yang sangat penting untuk mencegah pengerasan dan pemisahan beton.

4. Sistem Pembuangan: Termasuk saluran pembuangan utama dan tambahan serta batang pengunci. Saluran tambahan memanjang sepanjang saluran utama untuk memudahkan pembongkaran.

5. Sistem Pembersihan: Menggunakan pasokan air pneumatik. Air bertekanan dari tangki tekanan, pistol semprot, dan selang membersihkan corong pengisian, drum pencampur, dan saluran pembuangan untuk mencegah beton mengeras dan lengket.

6. Sistem Kontrol: Terdiri dari pengontrol, poros penghubung, poros fleksibel, dan mekanisme penghubung. Digunakan untuk mengontrol kecepatan dan arah putaran drum pencampur.

7. Sistem Rol: Terletak di bagian belakang drum pencampur dan terhubung ke sub-frame, fungsinya terutama untuk menopang drum.

8. Sistem Pengisian: Terdiri dari corong pengisian dan braket penyangganya. Braket tersebut membantu mengurangi gaya benturan beton selama pemuatan.

Prinsip Kerja Truk Pengaduk Beton HOWO NX

● Fungsi Pencampuran: Selama pengoperasian, PTO mentransfer daya mesin melalui pompa hidrolik, motor hidrolik, dan reduktor ke drum pencampur, menjaganya tetap berputar pada kecepatan rendah 1–3 rpm untuk memastikan homogenitas beton dan mencegah segregasi.

● Fungsi Pengisian: Saat pengisian, drum pencampur berputar dengan kecepatan lebih tinggi yaitu 6–10 rpm. Beton masuk ke dalam drum melalui sistem pengisian dan diarahkan oleh bilah spiral menuju bagian tengah dan bawah drum.

● Fungsi Pengosongan: Selama proses pengeluaran, drum berputar terbalik dengan kecepatan 3–14 rpm. Beton didorong ke arah lubang drum oleh gerakan spiral bilah-bilah dan dikeluarkan melalui saluran pengeluaran.

● Fungsi Pembersihan: Tangki udara dari sistem rem memberi tekanan pada tangki air. Air bertekanan tersebut kemudian digunakan untuk membersihkan bagian dalam drum pencampur, lubang pengisian, dan sistem pengeluaran.
